DBS14-systeem, 25mm

Wanneer u (CV-) vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan biedt een droogbouw-installatie uitkomst. Dit systeem bestaat uit geprofileerde EPS-isolatieplaten waarop aluminium of stalen warmte-spreidingsprofielen worden geplaatst. Bekijk hier ons assortiment materialen voor droogbouw installaties.

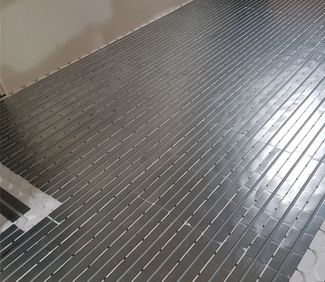

Installatie met het 25mm droogbouwsysteem

		Toepassing:	Droogbouw-systeem
		Verlegafstand:	12,5cm hart-op-hart
		Minimale installatiehoogte:	25mm
		Eigenschappen	Laaggewicht opbouw-systeem
		Verwarmen en koelen:	Mogelijk in combinatie met een warmtepomp
		Vloerafwerking:
		- tegels | plavuizen - PVC-stroken - marmoleum | linoleum - klik-laminaat - parket | hout - gietvloer	X    V (i.c.m. vloerplaten)   V (i.c.m. vloerplaten)   V   V   X

DBS14-droogbouwinstallatie

Wanneer vloerverwarming wordt geïnstalleerd door middel van DBS14 droogbouwinstallatie dan komen er geen "natte" met water aangelengde producten als mortels, egalines of (tegel-) lijmen aan te pas.

Bij deze manier van vloerverwarming installeren, worden de buizen met behulp van 25mm EPS-isolatieplaten en stalen warmtespreiding-profielen rechtstreeks op de ondervloer bevestigd. De EPS platen zijn geprofileerd en nadat deze zijn voorzien van stalen of aluminium profielen, wordt er een vloerverwarmingsbuis met een diameter van 14mm in vastgeklemd.

Is de droogbouwinstallatie eenmaal geplaatst, dan kan er over het systeem vrij gemakkelijk zwevende vloerafwerking worden aangebracht. Om contactgeluid tussen de vloerverwarming en de vloerdelen te voorkomen, is het wel aan te raden om eerst een warmtedoorlatende en geluidsreducerende ondervloer-folie op het systeem te leggen.

Droogbouw vloerverwarming kan ook worden gebruikt onder vloerafwerking als PVC-stroken, linoleum en (laagpolig) tapijt, maar in dit geval moeten er eerst vloerplaten op het systeem worden geplaatst.

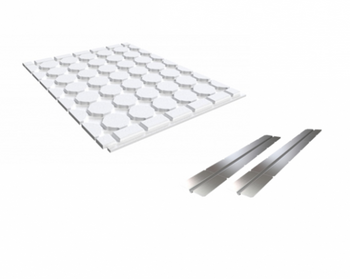

EPS-isolatieplaten (DBS14 droogbouw-systeem)

Afmetingen: 0,75m² per isolatieplaat (100cm x 75cm)
Aantal stuks per doos: 10 platen (7,50m²)
Buisafstanden: 125mm (hoofdverwarming)
Maximale buislengte: 100m

Aluminium Omega-profielen (DBS14-systeem)

Afmetingen per profiel: 1000mm x 120mm
Warmtegeleiding: 200 W/mK
Benodigde aantallen: circa 8 profielen per m²

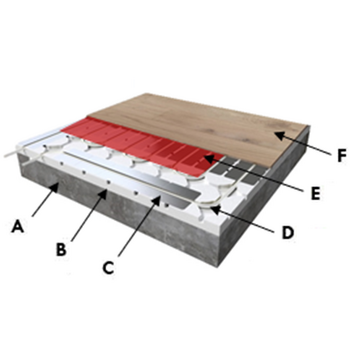

Vloeropbouw

A.          B. C. D. E. F.

Ondervloer Droogbouw-isolatieplaat Warmtespreidingsprofielen Vloerverwarmingsbuis (14mm PE-RT) HeatFoil (geluidsreducerende onderfolie) Vloerafwerking*

Droogbouwsystemen en vloerafwerking

Vloerafwerking als parket, laminaat en hout kan in veel gevallen meteen over het droogbouw-systeem gelegd worden. Om contactgeluid tussen de warmtegeleidingslamellen en de vloerdelen te voorkomen, is het aan te raden om eerst een warmtedoorlatende en geluidsreducerende ondervloer-folie op het systeem te leggen (zoals bijvoorbeeld HeatFoil van Unifloor - Underlay Systems).

*) Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden.
Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt.
Tegelvloeren (of overige vloerafwerking die een bouwkundige ondervloer vergt) kunnen ook niet direct over dit systeem geplaatst worden. Wanneer u kiest voor plavuizen of tegels, dan moeten er eerst Fermacell- of Knaufplaten op het systeem geplaatst worden met een minimale dikte van 25mm.
Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.

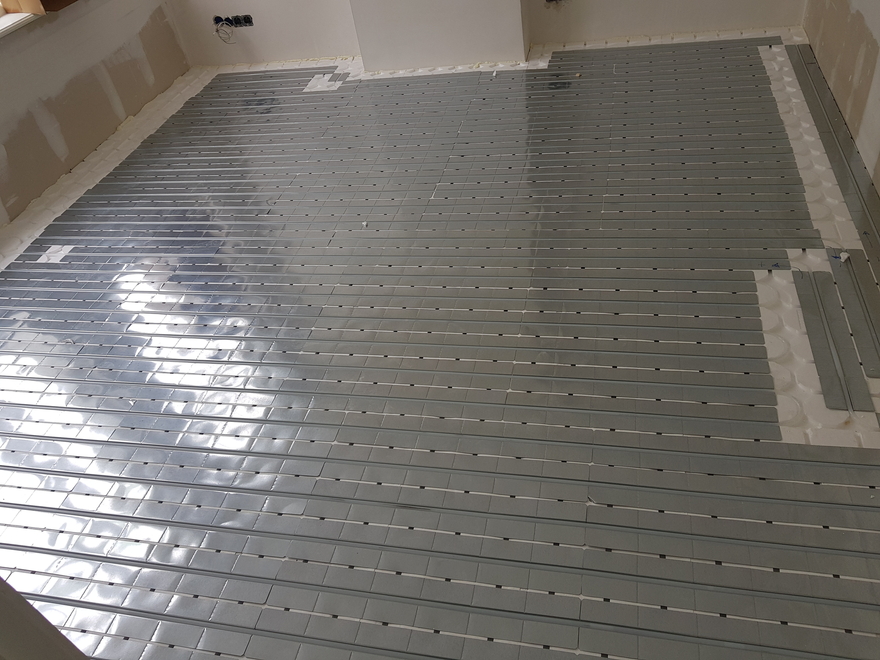

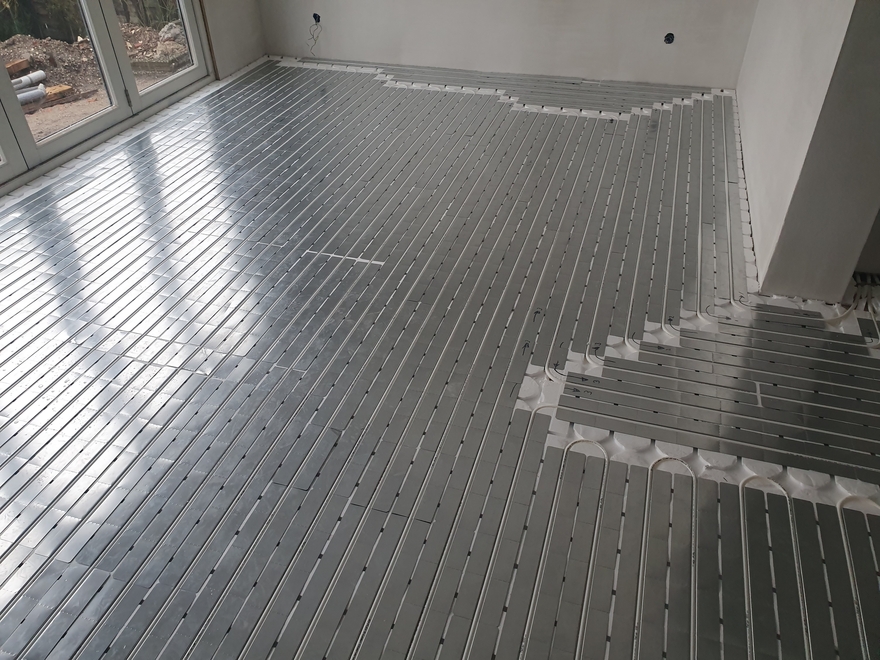

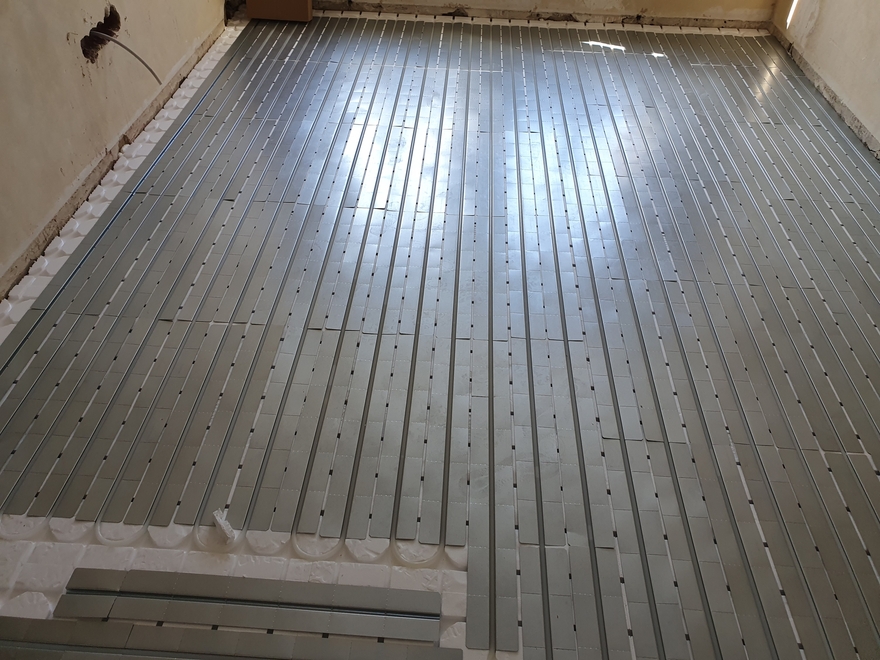

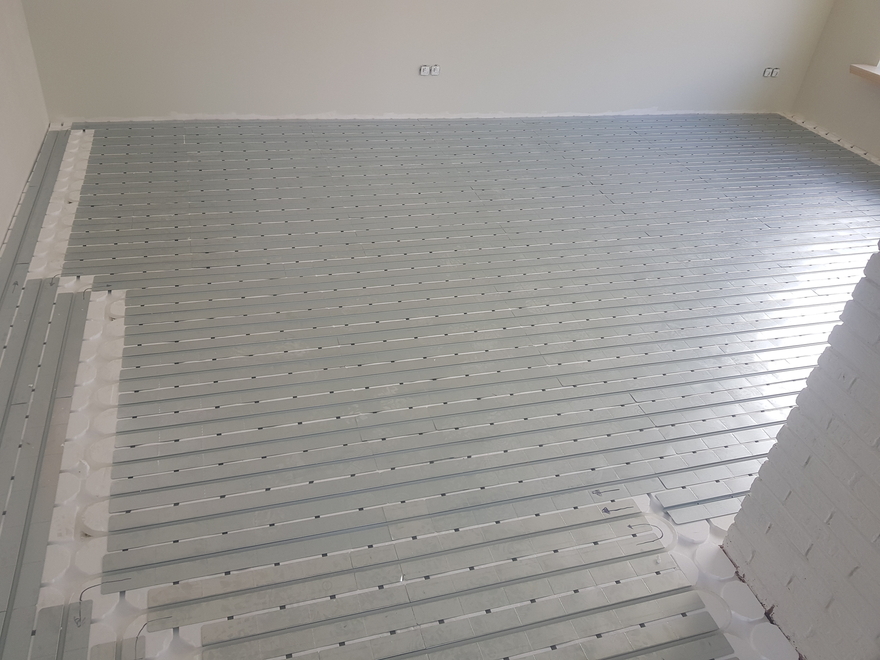

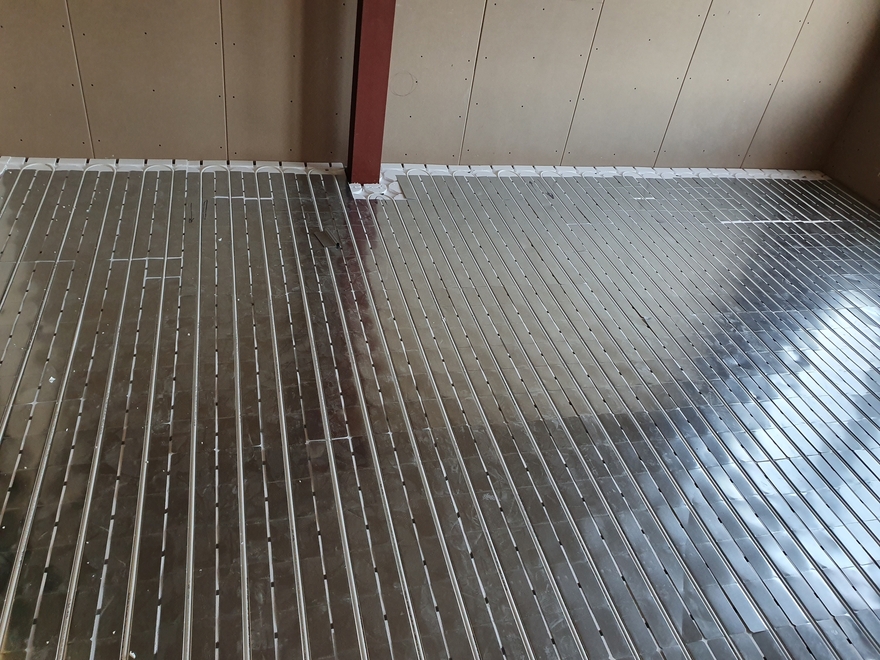

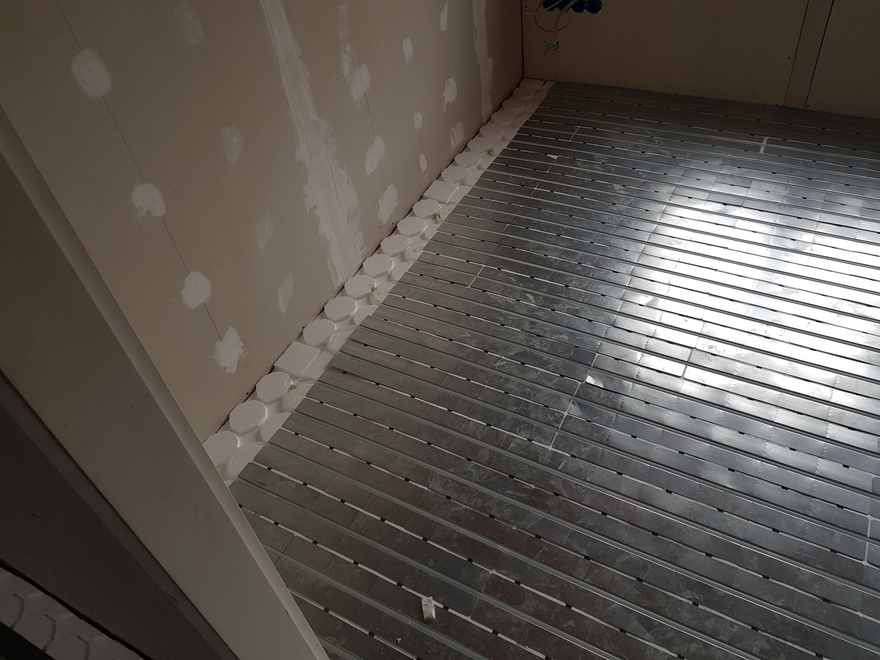

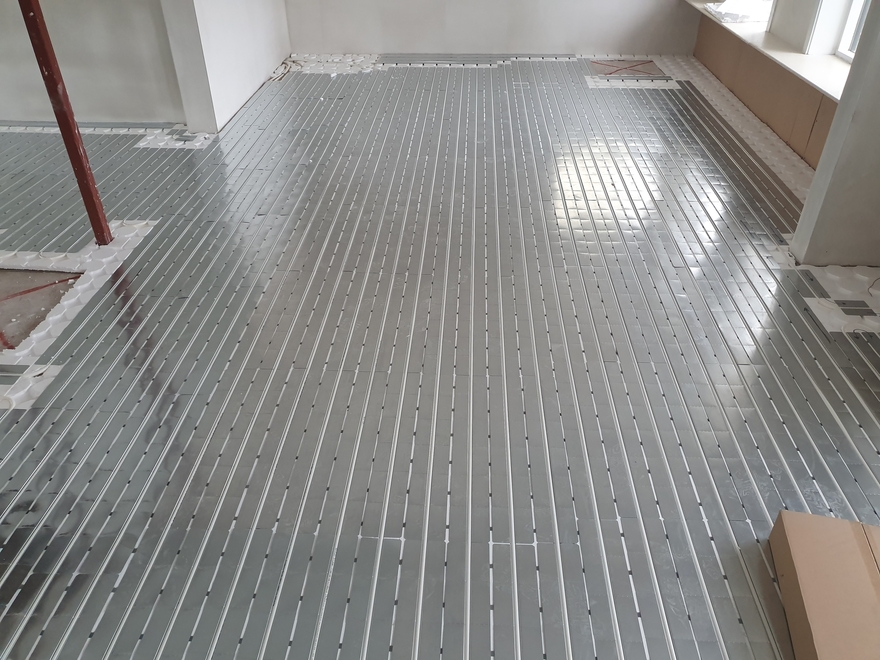

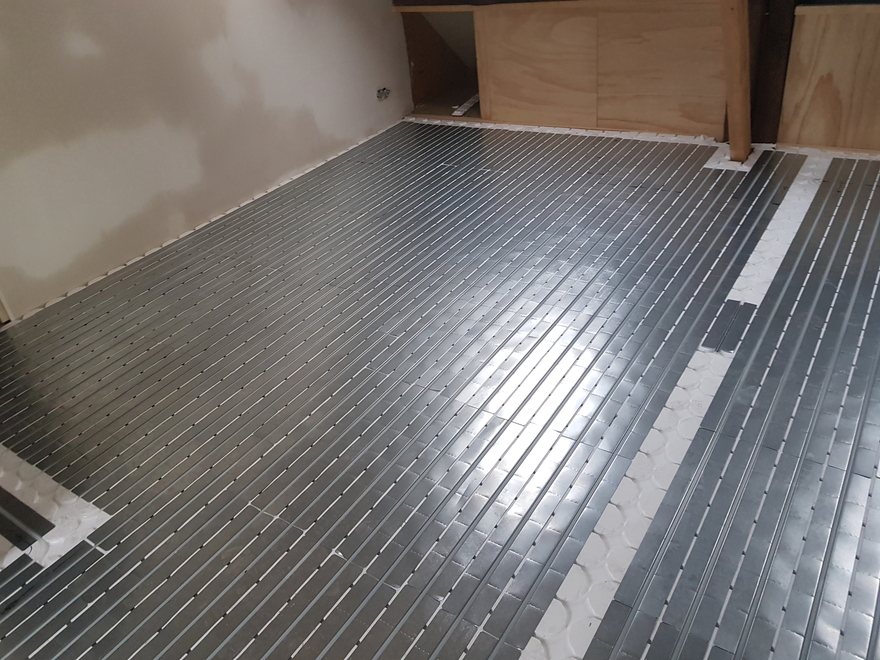

Installatie-afbeeldingen
