HeatBoard-verwarmingskabel

De elektrische vloerverwarmingen van MAGNUM zijn ontwikkeld om ruimtes energiezuinig en snel te verwarmen. Voor bijverwarming onder zwevende vloerafwerkingen als hout, parket en laminaat heeft MAGNUM dé oplossing met MAGNUM HeatBoard.

Elektrische bijverwarming onder zwevende vloeren

Wanneer u een onderhoudsvrije en betrouwbare vloerverwarming voor onder hout, laminaat en parket wilt, dan heeft u met MAGNUM-HeatBoard een zeer goede keuze gemaakt. Het systeem is VDE-gecertificeerd en u krijgt standaard 10 jaar garantie op de werking van de verwarmingskabel.

MAGNUM HeatBoard is direct toepasbaar onder hout, parket of laminaat.
Dit vloerverwarmingssysteem van 12 mm dik wordt aangestuurd door een thermostaat met vloersensor en met een opbouwhoogte van slechts 12 mm is MAGNUM HeatBoard het dunste elektrische droogbouw-vloerverwarmingssysteem in zijn soort. Voor situaties waar meer hoogte beschikbaar is, is dit systeem ook leverbaar in een dikte van 32mm.

De werking van de MAGNUM HeatBoard

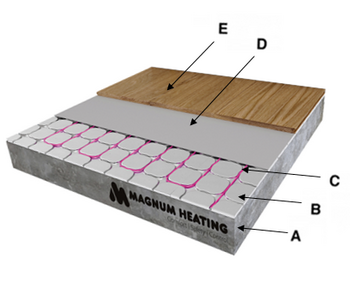

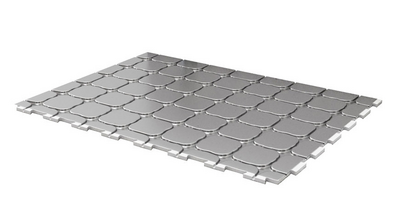

HeatBoard van MAGNUM is een geavanceerd verwarming-systeem, dat bestaat uit EPS-systeem platen met aluminium toplaag. De HeatBoard-systeemplaten kunnen als puzzelstukken aan elkaar worden gelegd, want door de slimme vorm haken deze stevig in elkaar. De platen zijn tevens eenvoudig op maat te snijden met een hobbymes, waarmee de gehele vloer zonder kieren en gaten kan worden afgedekt.

De MAGNUM Heatboard Cable van 7mm past precies in de voorgevormde kabelgoten en deze kabel geeft bij installatie op de HeatBoard systeemplaten een warmteafgifte van 100 W/m².

Installatie van elektrische vloerverwarming onder hout en laminaat

Hieronder wordt de installatie van het HeatBoard-systeem stap voor stap uitgelegd;

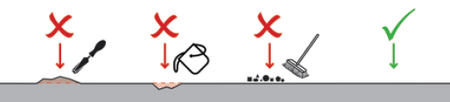

Stap 1. Voorbereiden

Zorg dat de ondergrond waar het systeem verwerkt wordt egaal, schoon, stof- en vetvrij is.
Verwijder oneffenheden in de vloer en vul eventuele gaten op.

Stap 2. Aanbrengen van de systeemplaten

Begin vanuit een hoek met het leggen van de platen. Gebruik hiervoor de meegeleverde veiligheidshandschoenen om eventuele snijwonden door het aluminium te voorkomen. De platen kunnen eenvoudig aan elkaar worden gelegd door de puzzelvorm. De hele ruimte dient te worden bedekt, eventueel restmateriaal kan eenvoudig worden weggesneden.

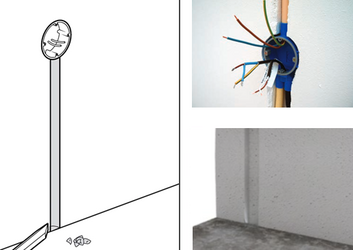

Stap 3. Positie en installatie thermostaat

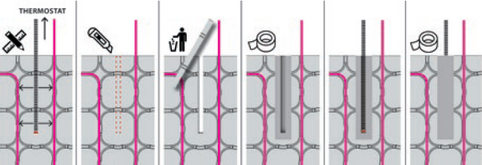

Stap 4. Installatie HeatBoard Cable

Wees tijdens het installeren voorzichtig met scherpe voorwerpen die de verwarmingskabel kunnen beschadigen. De aansluitkabel kan worden verlengd of worden ingekort, er dient altijd minimaal 0.5 meter aansluitdraad over te blijven. Daarnaast dient de kabel tussen én na iedere arbeidsgang gecontroleerd te worden en de gemeten waardes moeten worden ingevuld op de gele kaart (middenpagina van de handleiding). Bewaar deze kaart in uw meterkast, het is onderdeel van uw garantie.

Begin vanuit de thermostaat en zorg dat de onzichtbare overgang (aangegeven door de markering) in de vloer ligt. Vervolgens kunt u de verwarmingskabel in de voorgevormde kabelgeleiders duwen. De kabel dient volledig in de vloer te worden verwerkt en mag nooit worden ingekort!

Stap 5. Systeem afdekken

Als de verwarmingskabel volledig is verwerkt, kan de meegeleverde viltlaag worden aangebracht.
Zorg ervoor dat het complete systeem hiermee wordt afgedekt.

Stap 6. Vloerafwerking plaatsen

Leg de vloerafwerking (parket, hout of laminaat) volgens instructies van de fabrikant zwevend over het vloerverwarmingssysteem.

Stap 7. Installeren van de thermostaat

Het verwarmingssyteem kan na verlegging op de thermostaat worden aangesloten. Wanneer u kiest voor een digitale klokthermostaat, dan kan deze voor iedere dag van de week op de gewenste temperatuur en tijd worden ingesteld zodat het comfortabel warm is wanneer u dat wilt.

*) MAGNUM-HeatBoard is speciaal ontworpen voor vloerafwerkingen zoals parket, laminaat en hout die zwevend over het systeem gelegd worden. Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard- of Jumpax-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt.
Een tegelvloer (of overige vloerafwerkingen die een bouwkundige ondervloer vergen) kunnen niet over dit elektrische systeem geplaatst worden. Wanneer u kiest voor een dergelijke vloerafwerking dan kunt u gebruik maken van elektrische verwarmingsmatten, die in een egalisatielaag of in tegellijm kunnen worden meegenomen.
