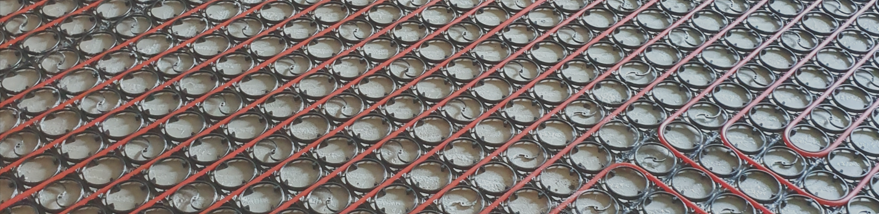

Vloerverwarming ThinMat systeem, 12mm

Het revolutionaire ThinMat-systeem bestaat uit kunststof matten die eenvoudig aan elkaar kunnen worden geklikt.  In deze matten wordt een vloerverwarmingsbuis met een diameter van 10mm vastgezet en met een opbouwhoogte van slechts 12mm is ThinMat één van de laagste systemen in zijn soort!
Daarnaast kan dit unieke systeem eenvoudig worden toegepast voor zowel vloer-als wandverwarming.

Kunststof montagesysteem voor 10mm buis

• Dikte van de egalisatie: 15mm tot 20mm, inclusief vloerverwarmingsbuizen
• Optimale dekking: minimaal 3mm bovenop de buizen
• Type dekvloer: Hechtend op de constructievloer

ThinMat-systeem: lage opbouw van vloerverwarming (12mm)

Door de systeemhoogte van slechts 12mm is dit systeem zeer geschikt voor renovaties, waarbij weinig opbouwhoogte beschikbaar is.
Wanneer dit systeem voor vloerverwarming gebruikt wordt, dan worden de buizen verwerkt in een egalisatiemortel van circa 15mm tot 20mm hoog en daarmee is het één van de laagste natbouwsystemen die in de markt verkrijgbaar zijn. Een ander bijkomend voordeel is dat er, na volledige installatie met Planitex Basic, een volledig geëgaliseerde ondervloer ontstaat, waarover vrijwel elke soort vloerafwerking geplaatst kan worden.

Verder kan het ThinMat-systeem gebruikt worden voor zowel hoofd- als bijverwarmingssystemen en ook heeft dit systeem een zeer snelle opwarmtijd omdat de buizen vrijwel direct onder de (vloer-) oppervlakte liggen.

Vloeropbouw en installatie van ThinMat-systemen

Zorg voor een droge en stofvrije ondervloer en breng een primer aan om te zorgen voor goede hechting van de egalisatiemortel aan de bestaande ondervloer of tegelvloer wanneer het systeem volledig geïnstalleerd is.

Op de bestaande ondervloer bevestigd u vervolgens de kunststof tegels waarin de vloerverwarmingsbuizen bevestigd worden.
Deze tegels kunnen eenvoudig aan elkaar vast geklikt worden en kunnen met schroeven en pluggen of een sterke spuitlijm worden bevestigd aan de ondervloer.

Nadat de tegels op de volledige vloer bevestigd zijn, klikt u de 10mm vloerverwarmingsbuizen in deze tegels vast. Als u het volledige systeem heeft geïnstalleerd, werkt u het geheel af met de Planitex D10 Basic-egaline. Door de open structuur van de ThinMat-tegels is er een optimale hechting met de ondervloer. Zeker wanneer hierop eerst een primer is aangebracht.

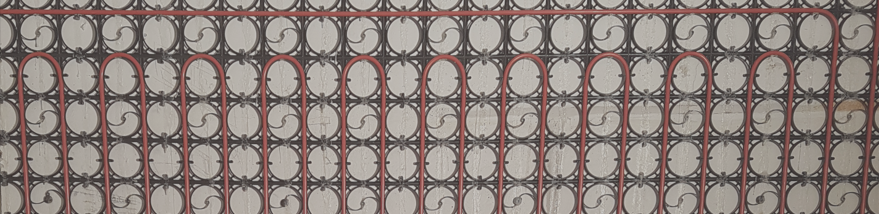

Wandverwarmingsinstallatie met behulp van het ThinMat-systeem

Naast vloerverwarming kan het ThinMat-systeem ook perfect worden toegepast voor wandverwarming. De kunststof tegels worden hierbij met behulp van pluggen en schroeven op een (bestaande) wand bevestigd en vervolgens kan de stuclaag hierover worden aangebracht.

Wat het ThinMat-systeem hierbij uniek maakt, is dat de kunststof tegels van het systeem als wapening van het stucwerk zullen dienen.
Ook bij deze manier van installeren kan het ThinMat-systeem gebruikt worden voor zowel hoofd- als bijverwarmingssystemen.

Wandverwerking van ThinMat-systemen

Zorg ook bij toepassing van wandverwarming voor een droge en stofvrije ondergrond en breng een primer of voorstrijk aan om te zorgen voor goede hechting van de stuclaag aan de bestaande achterwand wanneer het systeem volledig geïnstalleerd is.
Op de wand bevestigd u vervolgens de kunststof tegels waarin de vloerverwarmingsbuizen bevestigd worden.
Nadat de tegels bevestigd zijn, klikt u de 10mm vloerverwarmingsbuizen in deze tegels vast en nadat u het volledige systeem heeft geïnstalleerd, brengt u de stuclaag aan.


Kunststof ThinMat-tegels

Universeel te gebruiken kunststof tegel voor 10mm verwarmingsbuis
Afmetingen per tegel: 0,48m² (60cm x 80cm)
Aanpaspunten: tegel is om de 20cm x 20cm op maat te maken
Bestelhoeveelheden: per 5 stuks (2,4 m²)
Buisafstand: 10cm

Geschikte (egalisatie-) mortels

Verpakking van 25kg per stuk
(verbruik bij het SlimFit-systeem is circa 1 zak per m²).

De verwerkingstijd is circa 10 minuten per 1m².

Vloer voorafgaand aan egaliseren behandelen met een vloerprimer

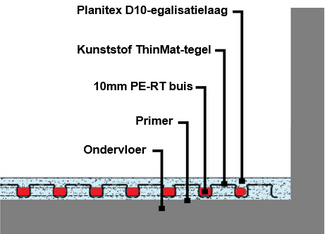

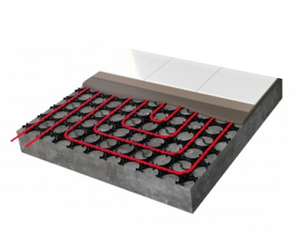

Vloeropbouw

A.          B. C. D. E. F.

Ondervloer Vloerprimer Kunststof ThinMat-tegel Verwarmingsbuis (10mm) Egalisatie-mortel (Planitex) Vloerafwerking

Wandopbouw

1.          2. 3. 4. 5.

Achterwand Voorstrijkmiddel Kunststof ThinMat-tegel Verwarmingsbuis (10mm) Stuclaag

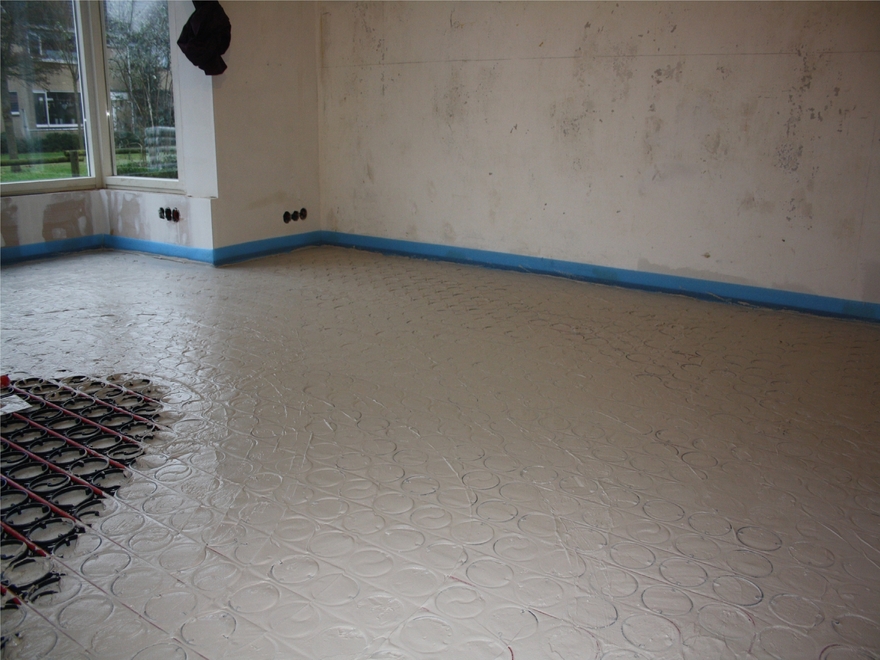

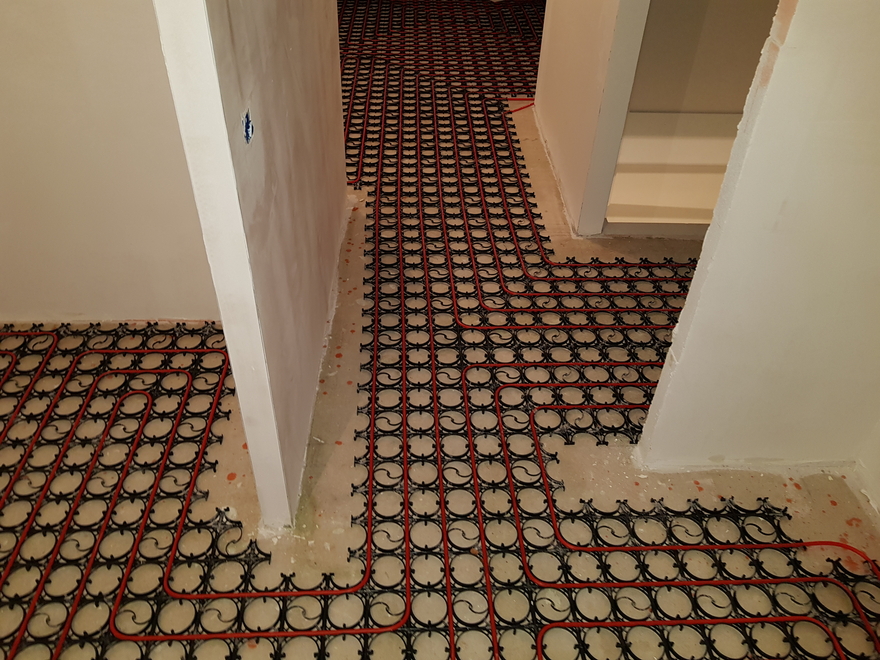

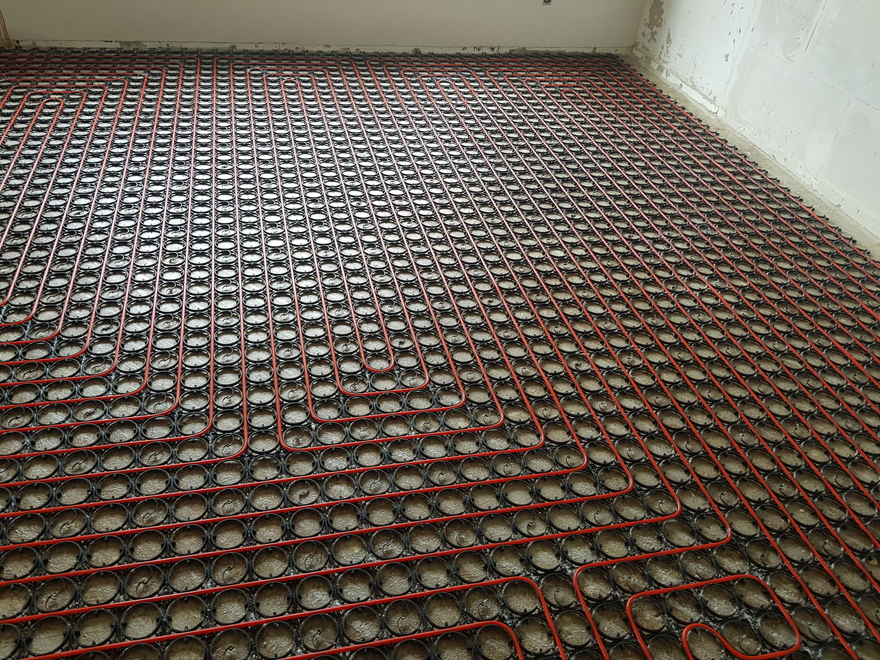

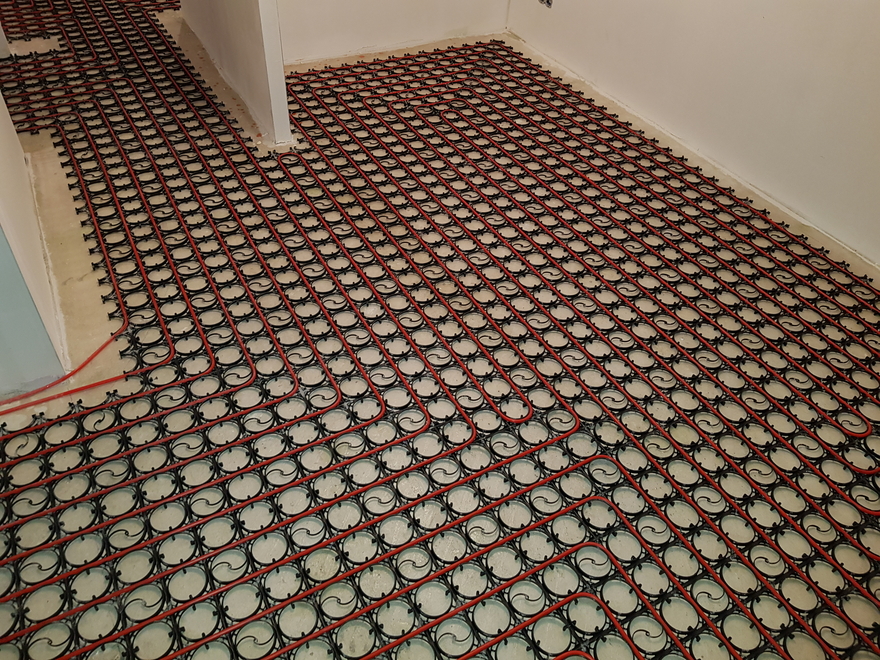

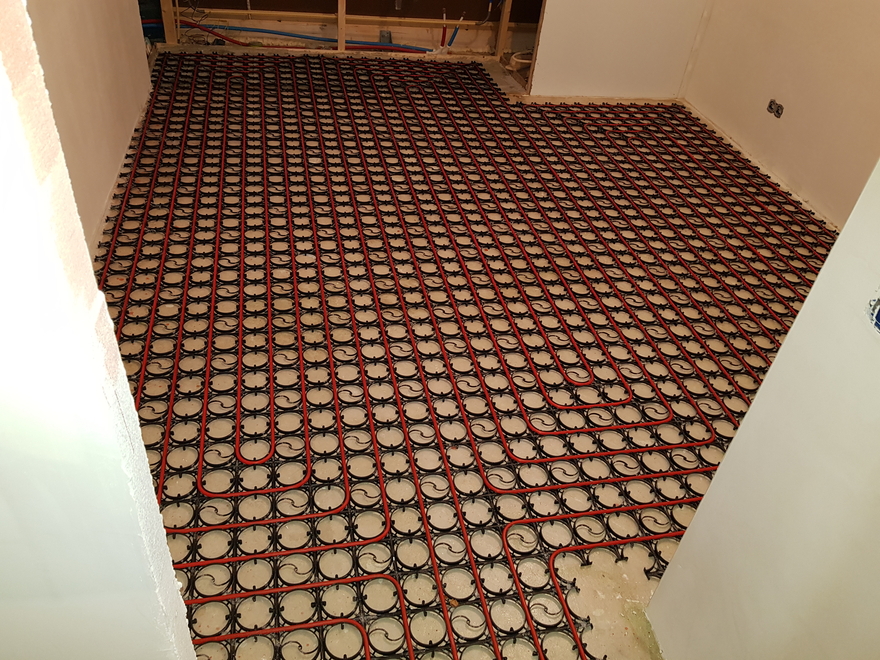

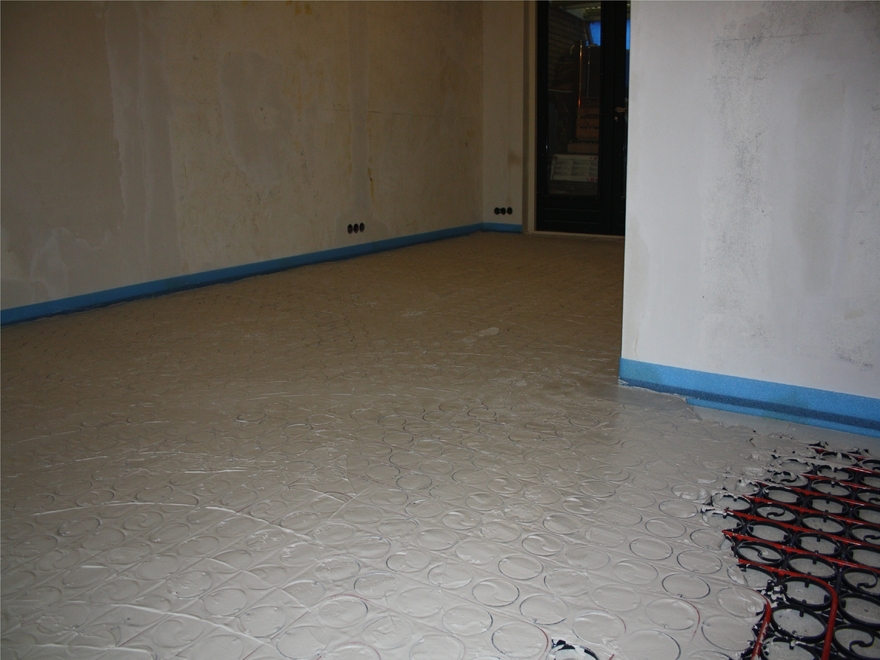

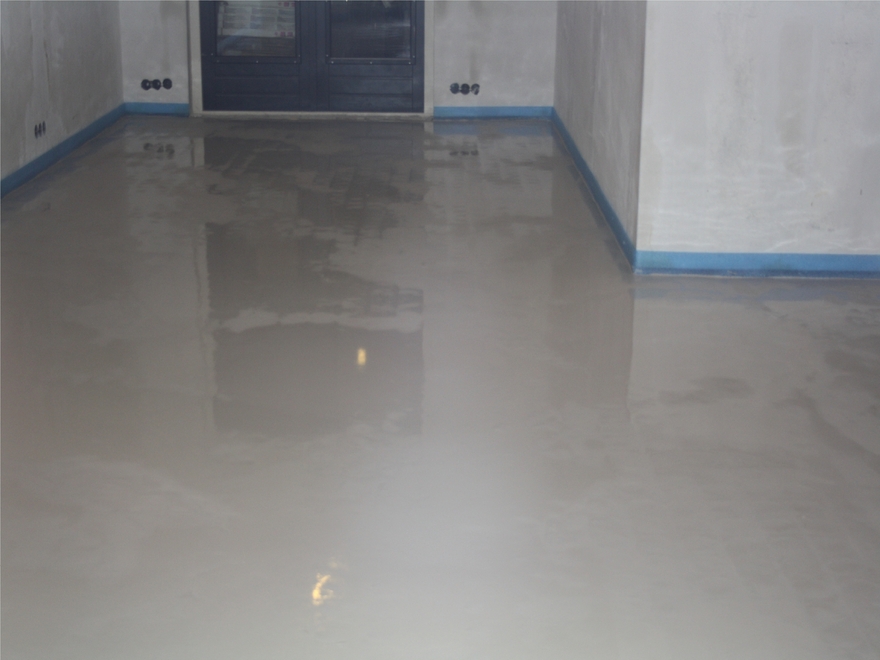

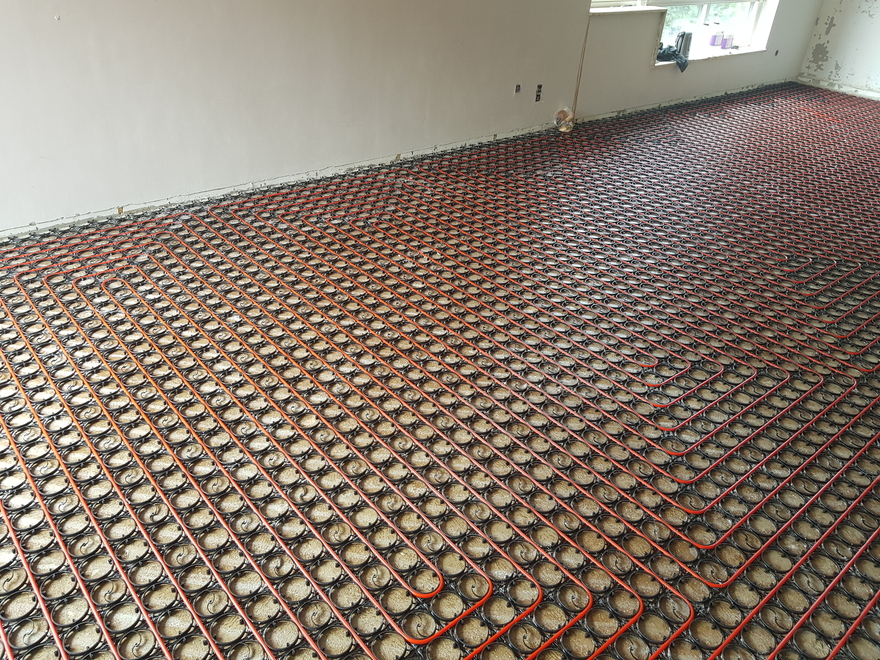

Installatie-afbeeldingen
