Dunbed-systemen installeren

Wat is dunbed-vloerverwarming?

Dunbed-systemen kunnen gebruikt worden als er reeds een dekvloer aanwezig is of wanneer er bijvoorbeeld een bestaande tegelvloer ligt en er weinig mogelijkheid is om in de hoogte te werken.

Door de zeer geringe opbouwhoogte van slechts 15mm tot 22mm zijn deze systemen zeer geschikt voor renovaties en verbouwingen, maar deze manier van installeren kan ook verwezenlijkt worden na oplevering van een nieuwbouwwoning.

Wanneer deze systemen voor vloerverwarming gebruikt worden, dan worden de buizen verwerkt in een egalisatiemortel van circa 15mm tot 22mm hoog. Een bijkomend voordeel is dat er, na volledige installatie met egaline, een volledig vlakke ondervloer ontstaat, waarover vrijwel elk soort vloerafwerking geplaatst kan worden.

Zo werken dunbed-systemen

Het ThinMat- en SlimFit-systeem bestaan uit kunststof matten die eenvoudig aan elkaar kunnen worden geklikt. In deze matten wordt een vloerverwarming-buis met een diameter van 10mm of 12 mm vastgezet en met opbouwhoogtes van slechts 12 mm en 14 mm zijn deze systemen de laagste in hun soort.

Verder kunnen ThinMat en SlimFit gebruikt worden voor zowel hoofd- als bijverwarming en ook hebben deze systemen een zeer snelle opwarmtijd omdat de buizen vrijwel direct onder de (vloer-) oppervlakte liggen.

Naast vloerverwarming kunnen deze dunbed-systemen ook perfect worden toegepast voor wandverwarming. De kunststof tegels worden hierbij met behulp van pluggen en schroeven op een (bestaande) wand bevestigd en vervolgens kan er de stuclaag hierover worden aangebracht.

Wat het ThinMat- en SlimFit-systeem hierbij uniek maakt, is dat de kunststof tegels van het systeem als wapening van het stucwerk zullen dienen en ook bij deze manier van installeren kunnen de systemen gebruikt worden voor zowel hoofd- als bijverwarming.

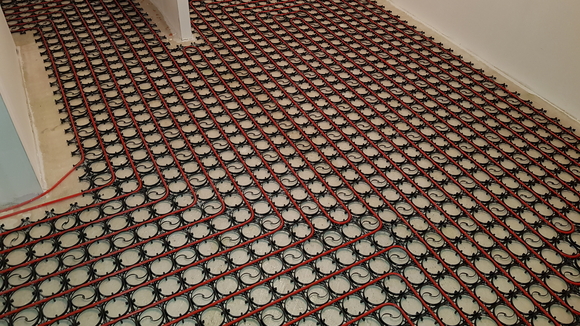

2e 6

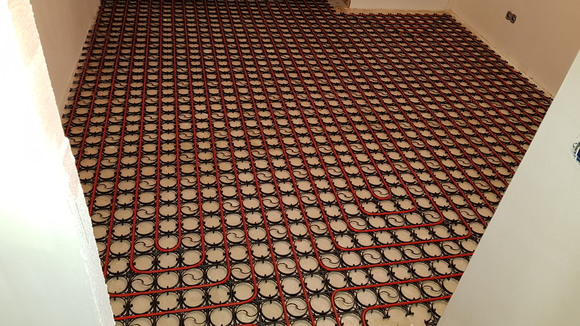

2e 2

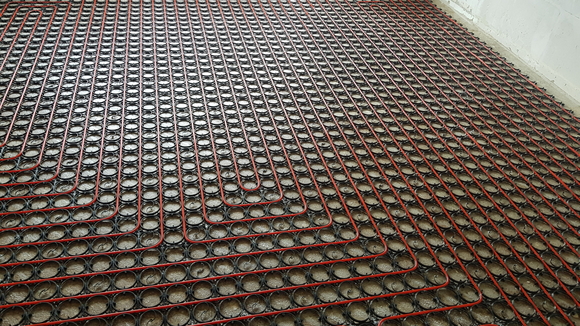

20180730_143658

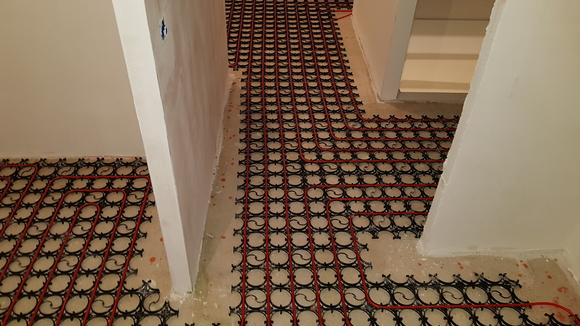

2e 3

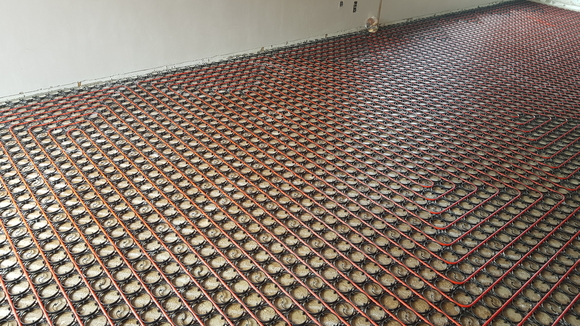

20180730_133515

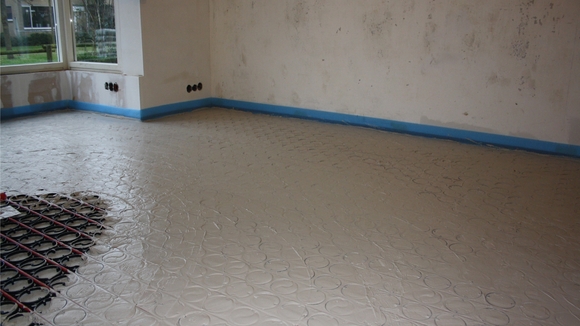

IMG_3993

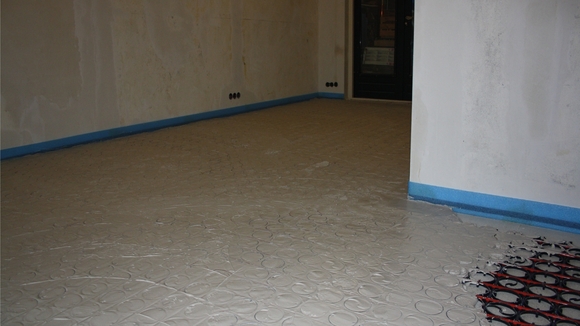

IMG_3992

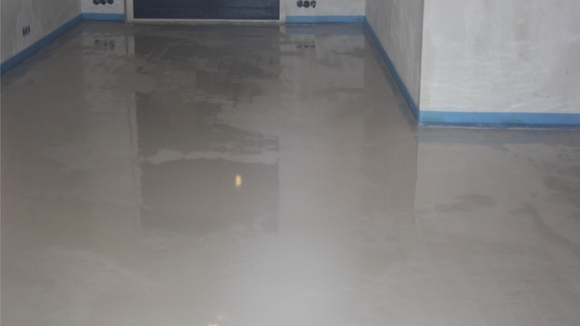

IMG_3995

< >


	^{Installatiemethode}	^:	^{ThinMat-systeem}	^{SlimFit-systeem}
	^Systeemtype	^:	^{Watergedragen}	^{Watergedragen}
	^{Systeemhoogte}	^:	^{12 mm}	^{14 mm}
	^{Min. installatiehoogte*}	^:	^{15 mm}	^{17 mm}
	^Installatie	^:	^Dunbed	^Dunbed
	^Buisdiameter	^:	^{10 mm x 1,3 mm}	^{12 mm x 1,5 mm}
	^Hartafstand	^:	^{10 cm}	^{12,5 cm}
^{Geschikt voor sanitaire ruimte(s)}		^:	^V	^V
^{Mogelijke vloerafwerking ;}
^{- tegels / plavuizen - PVC-stroken - marmoleum / linoleum - klik-laminaat - parket / hout - gietvloer}		^{: : : : : :}	^{V V V V V V}	^{V V V V V V}

_*	_{De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief egaline.} ^{De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}

Hoe worden dunbed-systemen geïnstalleerd?

Dunbed-systeem gebruiken voor vloerverwarming

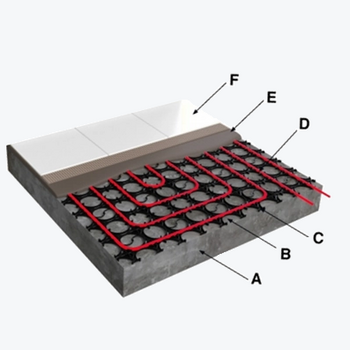

ThinMat-vloeropbouw

A.
B.
C.
D.
E.
F.

Ondervloer
Vloerprimer
Kunststof bevestigingstegel
Verwarmingsbuis
Egalisatie-mortel
Vloerafwerking

Stap 1.
Wanneer dit systeem voor vloerverwarming gebruikt wordt, dan worden de buizen verwerkt in een egalisatiemortel van 15 mm tot 20 mm hoog.
Om optimale hechting te garanderen, brengt u eerst een vloerprimer aan.

Stap 2.
Bevestig de kunststof tegels op de ondergrond met schroeven en pluggen of met een sterke spuitlijm. Zorg ervoor dat de tegels goed vastzitten en dat deze niet meer kunnen verschuiven.

Stap 3.
Nadat de tegels over de gehele ondergrond zijn vastgezet, klikt u de buis vast in de daarvoor bestemde uitsparingen van de tegels.

Stap 4.
Vervolgens werkt u het systeem af met een spanningsarme egaline met een laagdikte van 15 mm tot 22 mm.

Dunbed-systeem gebruiken voor wandverwarming

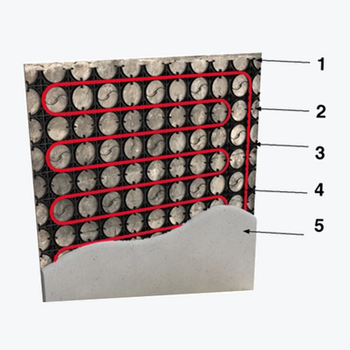

ThinMat-wandopbouw

1.
2.
3.
4.
5.

Achterwand
Voorstrijkmiddel
Kunststof bevestigingstegel
Verwarmingsbuis
Stuclaag

Stap 1.
Wanneer dit systeem voor wandverwarming gebruikt wordt, dan worden de buizen verwerkt in een stucmortel van 15 mm tot 17 mm dik.
Om optimale hechting te garanderen, brengt u eerst een voorstrijk aan.

Stap 2.
Bevestig de kunststof tegels op de achterwand met schroeven en pluggen of met een sterke spuitlijm. Zorg ervoor dat de tegels goed vastzitten en dat deze niet meer kunnen verschuiven.

Stap 3.
Nadat de tegels over de gehele achterwand zijn vastgezet, klikt u de buis vast in de daarvoor bestemde uitsparingen van de tegels.

Stap 4.
Vervolgens werkt u het systeem af met een spanningsarme stuclaag van ongeveer 15 mm tot 17 mm dik.

Wat kosten dunbed-vloerverwarmingssystemen?

Omdat elke ruimte anders is, is het berekenen van de kosten van dunbed-systemen ook maatmerk. Hoe kleiner het oppervlak, hoe hoger de vierkantemeterprijs. Maar zonder de specifieke situatie van de ruimte te weten, kunnen we wel richtlijnen geven.

Bij ons vindt u twee verschillende dunbed-systemen: ThinMat en SlimFit. Beide systemen worden op dezelfde manier aangelegd, maar het ThinMat-systeem maakt gebruik van een 10 mm buis op een hartafstand van 10 cm en bij het SlimFit-systeem wordt een buis van 12 mm gebruikt op een hartafstand van 12,5 cm.

Afhankelijk van het type verdeler dat gebruikt wordt, zijn prijzen als volgt ;

Prijzen voor materialen incl. BTW*	ThinMat-systeem	SlimFit-systeem
_{Systeem met HT-mengverdeler met circulatiepomp}	€ 87 p/m²	€ 89 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}	€ 87 p/m²	€ 89 p/m²
_{Systeem met open LT-verdeler (zonder pomp)}	€ 82 p/m²	€ 84 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}	€ 82 p/m²	€ 84 p/m²

_*

_{Bovenstaande prijzen per vierkante meter zijn gebaseerd op een vloeroppervlakte van 50 m² en bieden een realistische indicatie, maar hieraan kunnen geen rechten worden ontleend. Wanneer u wilt weten wat vloerverwarming voor uw specifieke situatie gaat kosten, dan kunt u geheel vrijblijvend een offerte voor de benodigde materialen bij ons aanvragen.}
