Vloerverwarming installeren op noppenplaten
Hoe werkt vloerverwarming op noppenplaten?
|
Wanneer de constructievloer niet geïsoleerd is, dan is het aan te bevelen om isolatie onder de buizen te plaatsen om warmteverliezen zoveel mogelijk te beperken. Geïsoleerde noppenplaten bieden een totaal-oplossing voor isolatie en eenvoudige bevestiging. Voor installaties rechtstreeks op isolatie kunnen noppenplaten zonder EPS-onderlaag gebruikt worden. Deze platen zorgen ervoor dat de vloer-verwarmingsbuizen stevig op hun plaats gehouden worden en het speciale ontwerp maakt de platen geschikt voor vloerverwarmingsbuizen met een diameter van 14mm tot 16mm. |

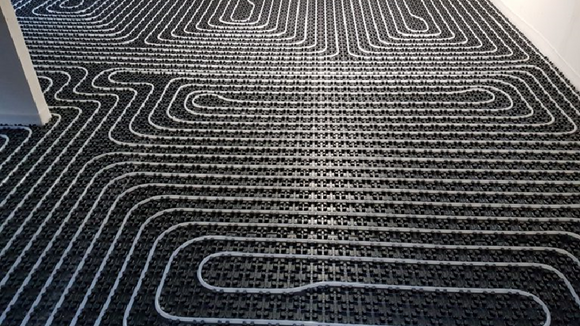

Installatie met geïsoleerde noppenplaten
|
Bij deze manier van vloerverwarming installeren, worden de buizen vastgezet op kunststof noppenpanelen. De onderzijde van deze panelen is voorzien van 11mm of 30mm EPS-isolatie. Noppenplaten zijn speciaal ontworpen om de voorbereiding van de vloer voor het leggen van buizen te vereenvoudigen, waardoor de installatietijd vermindert.
|
| Dikte van de dekvloer | : | 7 cm tot 8 cm, inclusief buizen |
| Optimale dekking | : | 5 cm bovenop de buizen |
| Type dekvloer | : | Zwevende en geïsoleerde dekvloer |

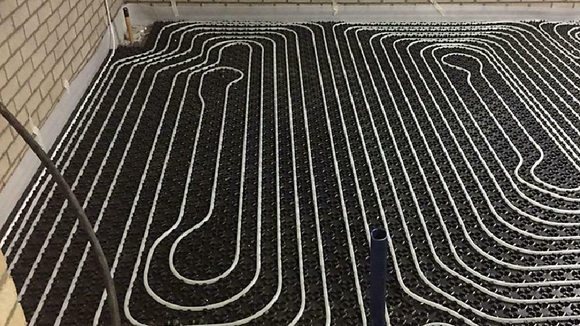

Installeren met on-geïsoleerde noppenplaten
|
Voordat de buizen gelegd worden, worden er kunststof noppenpanelen over de isolatie aangebracht. Met behulp van deze panelen worden de vloerverwarmingsbuizen rechtstreeks op isolatie bevestigd. Omdat er door deze vorm van installatie een zwevende vloer wordt gecreëerd, is het belangrijk dat er randisolatie geplaatst wordt tegen alle wanden. |
| Dikte van de dekvloer | : | 7 cm tot 8 cm, inclusief buizen |
| Optimale dekking | : | 3 cm bovenop de buizen |
| Type dekvloer | : | Zwevend op de constructievloer |
 |
Productsoort | : |  |
Noppenplaten | 28 mm | |
Noppenplaten | 47 mm |
| Systeemtype | : | Watergedragen | Watergedragen | |||
| Systeemhoogte | : | 28 mm | 47 mm | |||
| Min. installatiehoogte* | : | 8,0 cm | 10,0 cm | |||
| Installatie | : | Dekvloer | Dekvloer | |||
| Buisdiameter** | : | 16 mm x 2,0 mm | 16 mm x 2,0 mm | |||
| Hartafstand** | : | 10 cm | 10 cm | |||
|
Geschikt voor sanitaire ruimte(s) |
: |
|
V |
|
V |
|
|
Mogelijke vloerafwerking ; |
|
|
|
|
|
|
| - tegels / plavuizen - PVC-stroken - marmoleum / linoleum - klik-laminaat - parket / hout - gietvloer |
: : : : : : |
V V V V V V |
V V V V V V |
|||
|
* |
De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief dekvloer. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden. |
| ** | Noppenplaten zijn geschikt voor buizen met een diameter van 14mm en 16mm (grotere buisdiameters zijn niet mogelijk). |
Hoe wordt vloerverwarming met noppenplaten geïnstalleerd?
 |
A. |  |
Ondervloer (constructievloer) |
| B. | Noppenplaat | ||
| C. | Randisolatie | ||
| D. | Vloerverwarmingsbuis (maximaal 16mm) | ||

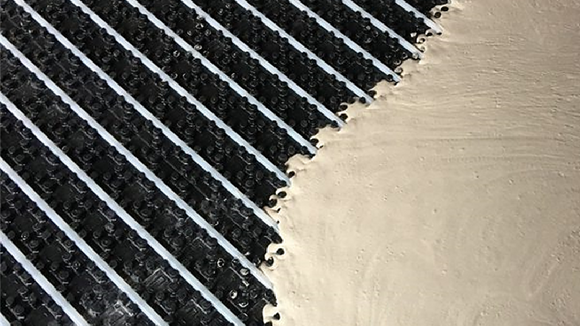

| E. | Circa 7cm tot 10cm dekvloer | ||
| F. | Vloerafwerking | ||
Stap 1.
Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren.
De randisolatie kan worden bevestigd door middel van een montagekit of spuitlijm.
Stap 2.
Leg de noppenplaten over de gehele constructievloer en plaats deze naast elkaar.
U zet de noppenplaten aan elkaar vast door de buitenste kunststof noppen van de platen over elkaar te schuiven.
Indien nodig kunt u de platen door middel van een montagekit of - lijm op de constructievloer vastzetten.

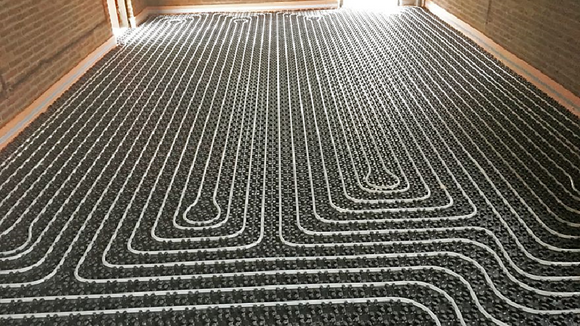

Stap 3.
Vervolgens begint u met het leggen van de vloerverwarmingsbuizen.
U bevestigt deze tussen de noppen door ze erin vast te drukken/klemmen.
Wat kosten vloerverwarmingssystemen op noppenplaten?
|
Omdat elke ruimte anders is, is het berekenen van de kosten van vloerverwarming op noppenplaten ook maatmerk. Hoe kleiner het oppervlak, hoe hoger de vierkantemeterprijs. Maar zonder de specifieke situatie van de ruimte te weten, kunnen we wel richtlijnen geven. Afhankelijk van het type verdeler dat gebruikt wordt, zijn prijzen als volgt ; |
| Prijzen voor materialen incl. BTW* | Vloerverwarming op noppenplaten | |
|
Systeem met HT-mengverdeler met circulatiepomp |
|
€ 31 p/m² |
| - gemiddelde prijs o.b.v. 50 m² | ||
| Systeem met open LT-verdeler (zonder pomp) | € 26 p/m² | |
| - gemiddelde prijs o.b.v. 50 m² |
|
* |
|
Bovenstaande prijzen per vierkante meter zijn gebaseerd op een vloeroppervlakte van 50 m² en bieden een realistische indicatie, maar hieraan kunnen geen rechten worden ontleend. Wanneer u wilt weten wat vloerverwarming voor uw specifieke situatie gaat kosten, dan kunt u geheel vrijblijvend een offerte voor de benodigde materialen bij ons aanvragen. |
