12 Groeps Set

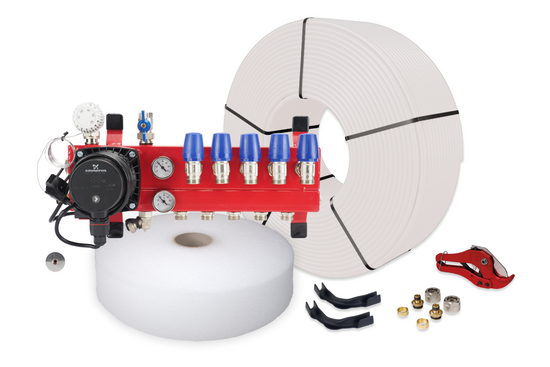

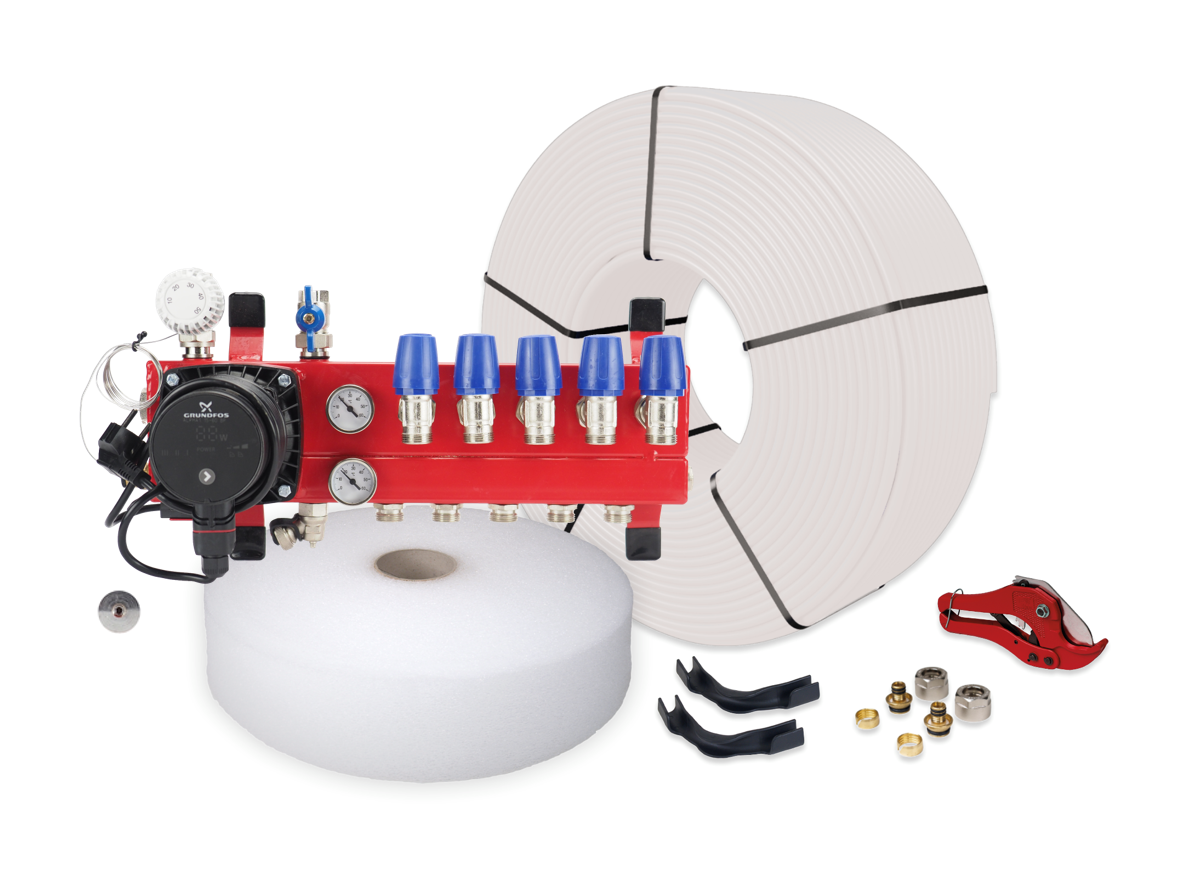

Inhoud set met stalen LTV-verdeler voor 12 groepen ;

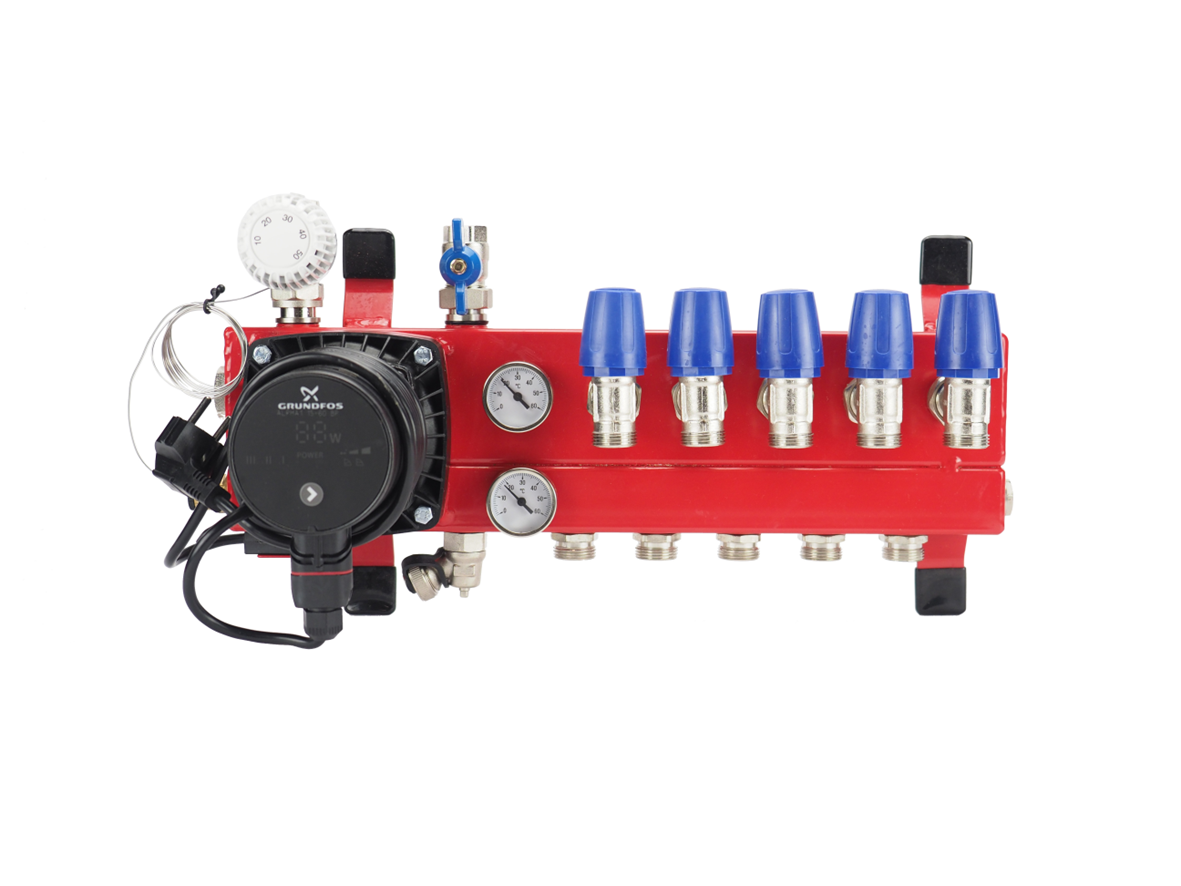

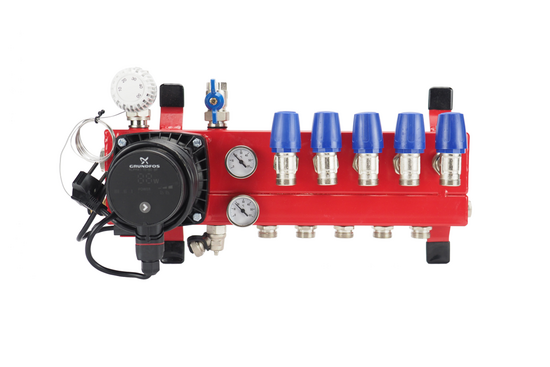

1 x stalen LTV-verdeler, 12 groeps

• gemaakt van 3mm dik koker materiaal met een sterke poedercoating
• zeer stille energiezuinige Grundfos ALPHA2 L-pomp
• inregelventiel voor laagtemperatuur-trajecten
• dubbel instelbare groepsafsluiters (waarop actuators geplaatst kunnen worden)
• primaire aansluiting 1/2"
• groepsaansluitingen 3/4" euroconus

12 x 2 euroconus 16mm aansluitkoppelingen
12 x PE-RT-verwarmingsbuis, 16mm / 100 meter (5-laags)
3 x randisolatie, 5mm / rol 25 meter
24 x 90° bochtondersteuning

Mogelijkheden & Upgrades

16mm PERT-AL-PERT verwarmingsbuizen

Deze buizen zijn beschikbaar tegen een meerprijs.
Wanneer u aan één van deze buizen de voorkeur geeft dan kunt u eenvoudig de inhoud van de set veranderen bij "Verwarmingsbuis".

14mm PE-RT verwarmingsbuizen

Deze buizen zijn beschikbaar tegen een minderprijs.
Wanneer u aan één van deze buizen de voorkeur geeft dan kunt u de inhoud van de set veranderen bij "Verwarmingsbuis", maar vergeet dan niet om ook de aansluitkoppelingen aan te passen van 16mm naar 14mm.

Verwarming vloeroppervlaktes

Deze set is geschikt voor de volgende vloeroppervlaktes;

• tot maximaal 120m² hoofdverwarming, 100mm buisafstand
• tot maximaal 180m² bijverwarming, 150mm buisafstand

Indien gewenst kunnen grotere oppervlaktes (bij)verwarmd worden door een grotere buisafstand aan te houden.

Artikelnummer: SET12LTV

Beschikbare 12-groeps LTV-verdeler

• primaire aansluiting 3/4"
• groepsaansluitingen 3/4" euroconus
• voorzien van thermostaatknop met capilaire voeler
• maximaalbeveiliging geïntergreerd in het aansluitsnoer van de pomp
• geïntegreerde thermostatische groepsafsluiters
  (waarop actuators geplaatst kunnen worden)
• inregelventiel voor actieve werking bij lagere aanvoertemperaturen

Compact Stalen Front LTV-Verdeler
	gemaakt van 3mm dik staal met poedercoating zeer stille energiezuinige Grundfos ALPHA2 L pomp handmatige ontluchting
	Lengte (mm) Hoogte (mm) Diepte (mm)	865 235 210

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Inregelventiel

5.    Vloerverwarmingsgroepen

6.    Afsluiter
