14 Groeps Set

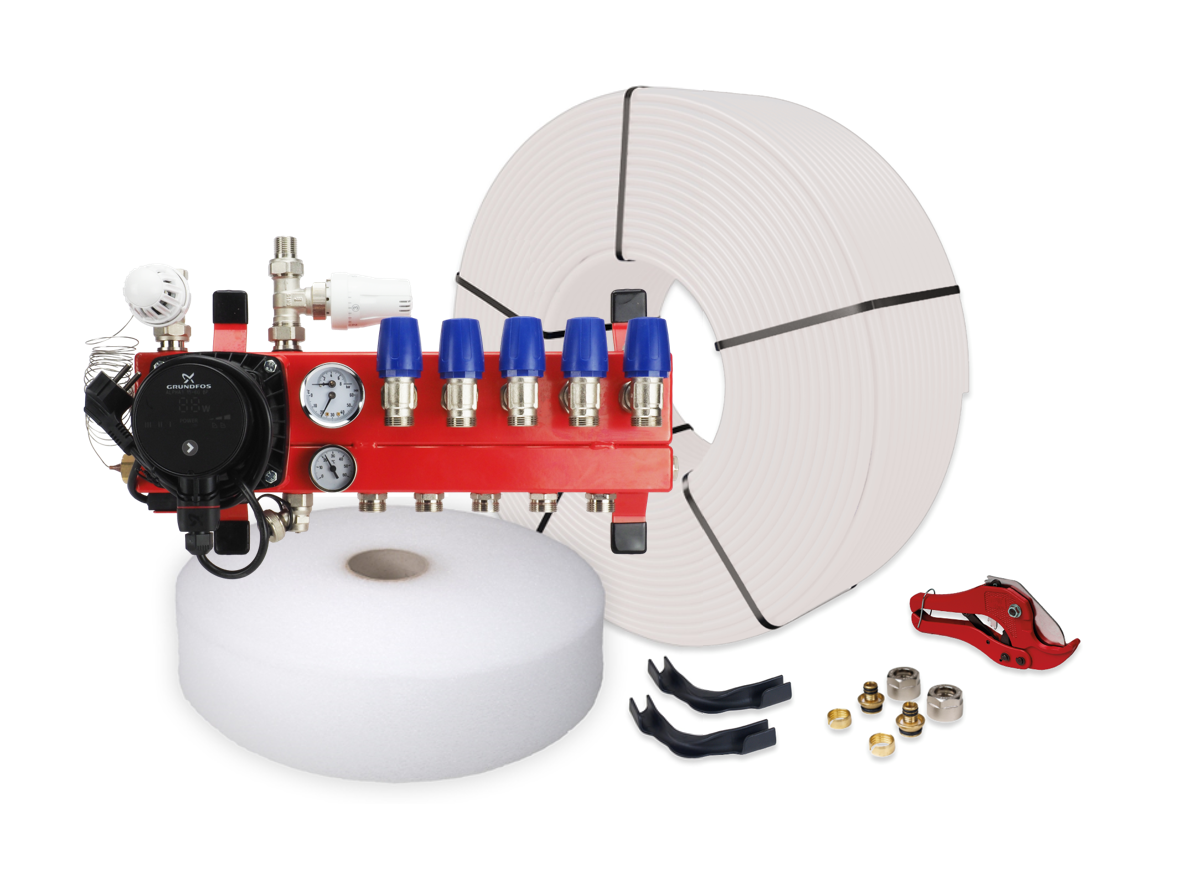

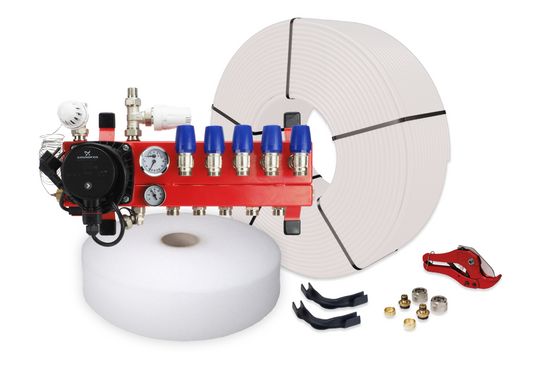

Inhoud set met stadsverwarming-verdeler voor 14 groepen ;

1 x stalen front stadswarmte-verdeler, 14 groeps

• gemaakt van 3mm dik koker materiaal met een sterke poedercoating
• zeer stille energiezuinige Grundfos ALPHA1-pomp
• dubbel instelbare groepsafsluiters (waarop actuators geplaatst kunnen worden)
• terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour)
• primaire aansluiting 1/2"
• groepsaansluitingen 3/4" euroconus

14 x 2 euroconus 16mm aansluitkoppelingen
14 x PE-RT-verwarmingsbuis, 16mm / 100 meter (5-laags)
4 x randisolatie, 5mm / rol 25 meter
28 x 90° bochtondersteuning

Mogelijkheden & Upgrades

Kunststof, professional stadswarmte-verdeler

Wanneer u de set wilt bestellen met een kunststof stadswarmte-verdeler met flowmeters, dan kunt u tegen een meerprijs de set-inhoud aanpassen bij "pas product naar wens aan".

16mm PERT-AL-PERT verwarmingsbuizen

Deze buizen zijn beschikbaar tegen een meerprijs.
Wanneer u aan één van deze buizen de voorkeur geeft dan kunt u eenvoudig de inhoud van de set veranderen bij "Verwarmingsbuis".

14mm PE-RT verwarmingsbuizen

Deze buizen zijn beschikbaar tegen een minderprijs.
Wanneer u aan één van deze buizen de voorkeur geeft dan kunt u de inhoud van de set veranderen bij "Verwarmingsbuis", maar vergeet dan niet om ook de aansluitkoppelingen aan te passen van 16mm naar 14mm.

Verwarming vloeroppervlaktes

Deze natbouw vloerverwarmingsset is geschikt voor de volgende vloeroppervlaktes;

• tot maximaal 140m² hoofdverwarming, 100mm buisafstand
• tot maximaal 210m² bijverwarming, 150mm buisafstand

Indien gewenst kunnen grotere oppervlaktes (bij)verwarmd worden door een grotere buisafstand aan te houden.

Artikelnummer: SET14STD

Beschikbare 14-groeps stadswarmte-verdeler

Verdeler-appendages;

• primaire aansluiting 3/4"
• groepsaansluitingen 3/4" euroconus
• voorzien van thermostaatknop met capilaire voeler
• maximaalbeveiliging geïntergreerd in het aansluitsnoer van de pomp
• terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour)
• geïntegreerde thermostatische groepsafsluiters
  (waarop actuators geplaatst kunnen worden)

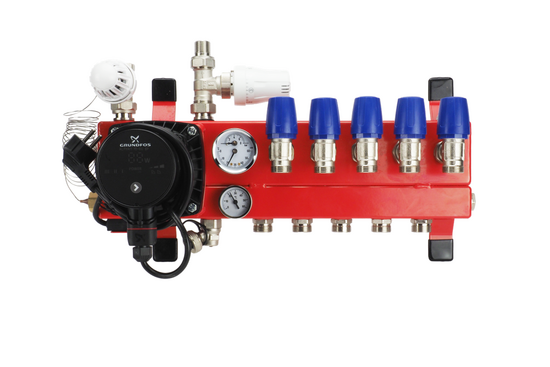

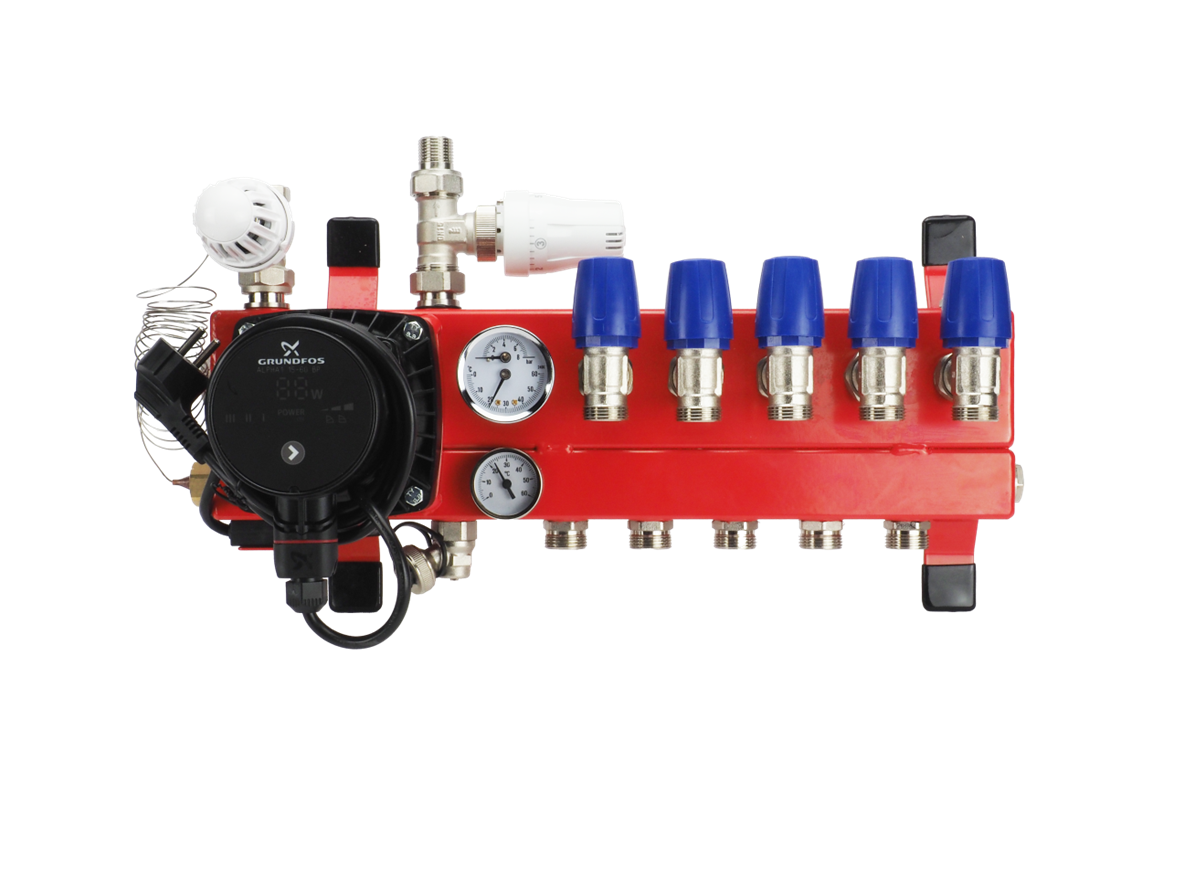

Stalen Front Stadswarmte-Verdeler
	gemaakt van 3mm dik staal met poedercoating zeer stille energiezuinige Grundfos ALPHA1 pomp handmatige ontluchting
	Lengte (mm) Hoogte (mm) Diepte (mm)	965 240 210

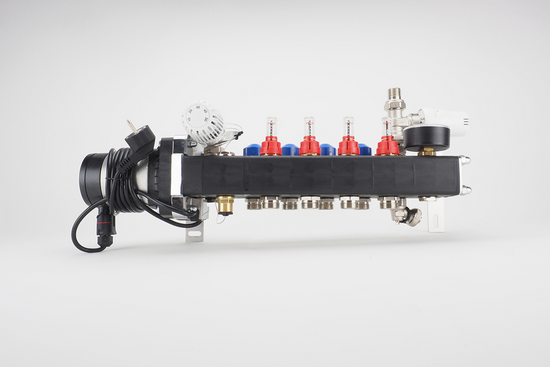

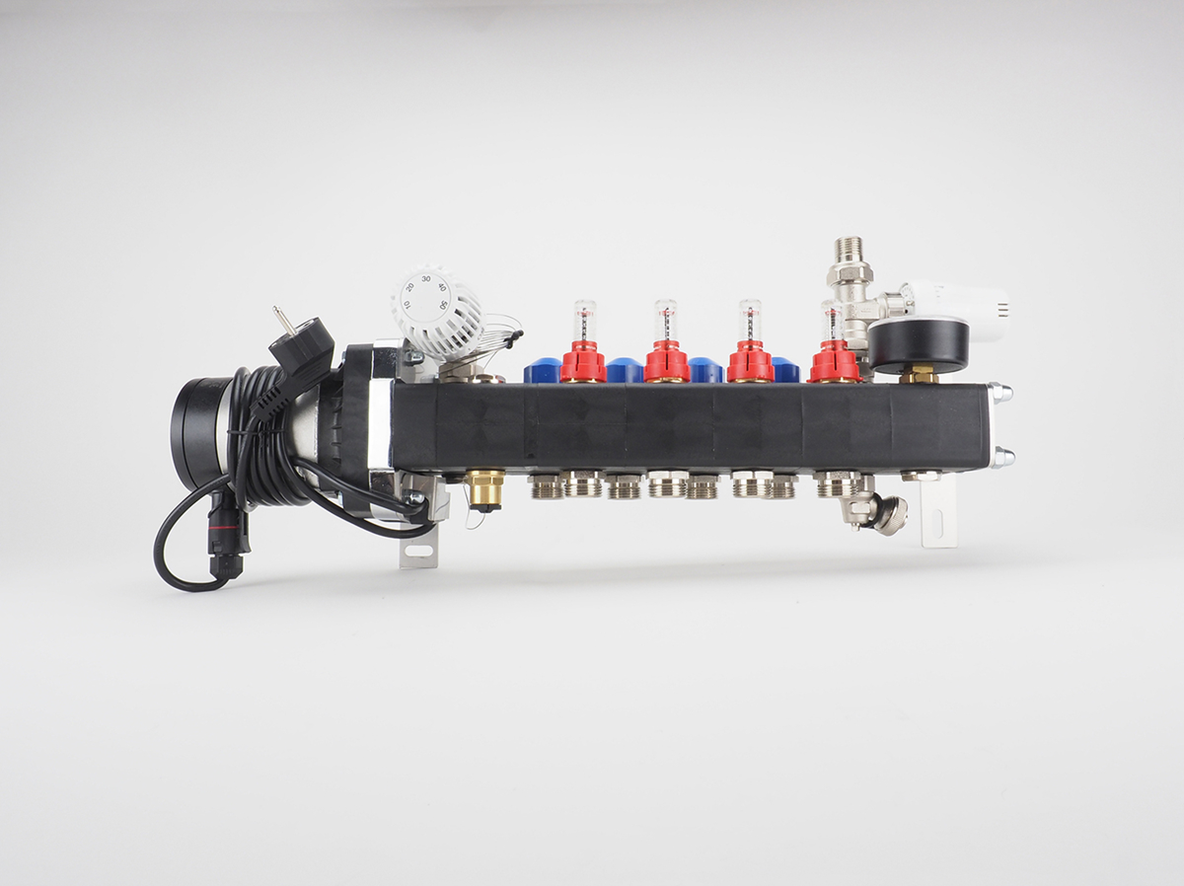

Professional Kunststof Stadswarmte-Verdeler
	gemaakt van door glasvezel versterkte polyamide zeer stille energiezuinige Grundfos ALPHA1 pomp handmatige ontluchting
	Lengte (mm) Hoogte (mm) Diepte (mm)	1110 180 180

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Terugslagklep

5.    RTL-ventiel

6.    Vloerverwarmingsgroepen
