9 Groeps Set

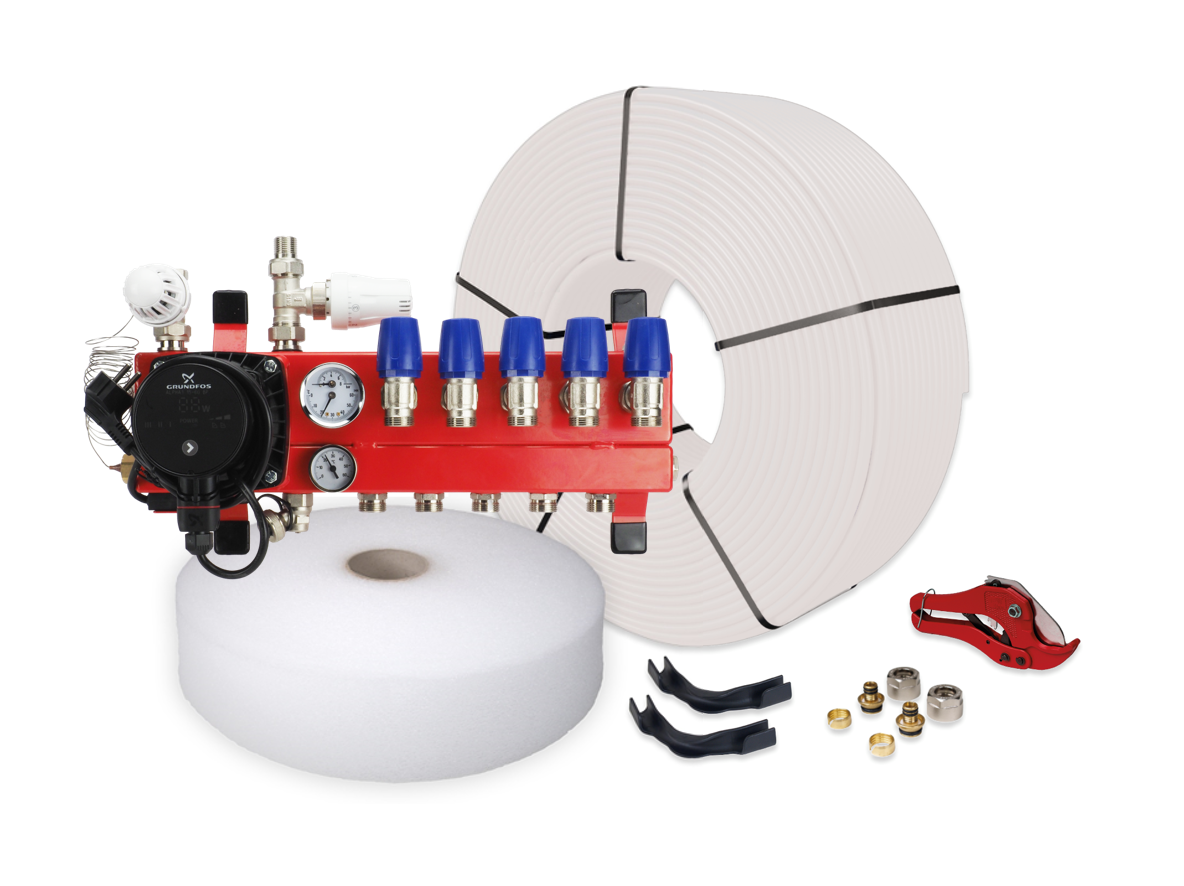

Inhoud set met stadsverwarming-verdeler voor 9 groepen ;

1 x kunststof, professional stadswarmte-verdeler, 9 groeps

• gemaakt van een met glasvezel versterkte polyamide
• zeer stille energiezuinige Grundfos ALPHA1-pomp
• dubbel instelbare groepsafsluiters (waarop actuators geplaatst kunnen worden)
• inregelbare flowmeters, terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour)
• primaire aansluiting 1/2"
• groepsaansluitingen 3/4" euroconus

9 x 2 euroconus 16mm aansluitkoppelingen
9 x PE-RT-verwarmingsbuis, 16mm / 100 meter (5-laags)
3 x randisolatie, 5mm / rol 25 meter
18 x 90° bochtondersteuning

Mogelijkheden & Upgrades

16mm PERT-AL-PERT verwarmingsbuizen

Deze buizen zijn beschikbaar tegen een meerprijs.
Wanneer u aan één van deze buizen de voorkeur geeft dan kunt u eenvoudig de inhoud van de set veranderen bij "Verwarmingsbuis".

14mm PE-RT verwarmingsbuizen

Deze buizen zijn beschikbaar tegen een minderprijs.
Wanneer u aan één van deze buizen de voorkeur geeft dan kunt u de inhoud van de set veranderen bij "Verwarmingsbuis", maar vergeet dan niet om ook de aansluitkoppelingen aan te passen van 16mm naar 14mm.

Verwarming vloeroppervlaktes

Deze set is geschikt voor de volgende vloeroppervlaktes;

• tot maximaal 90m² hoofdverwarming, 100mm buisafstand
• tot maximaal 135m² bijverwarming, 150mm buisafstand

Indien gewenst kunnen grotere oppervlaktes (bij)verwarmd worden door een grotere buisafstand aan te houden.

Artikelnummer: SET09STD

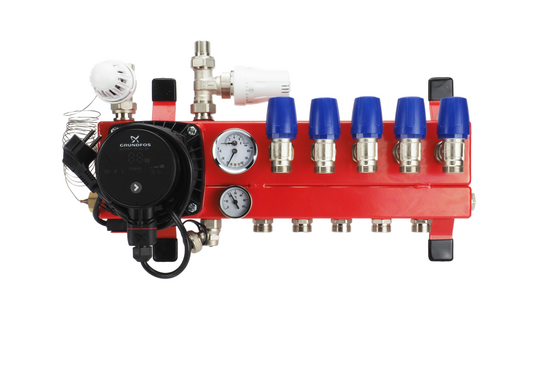

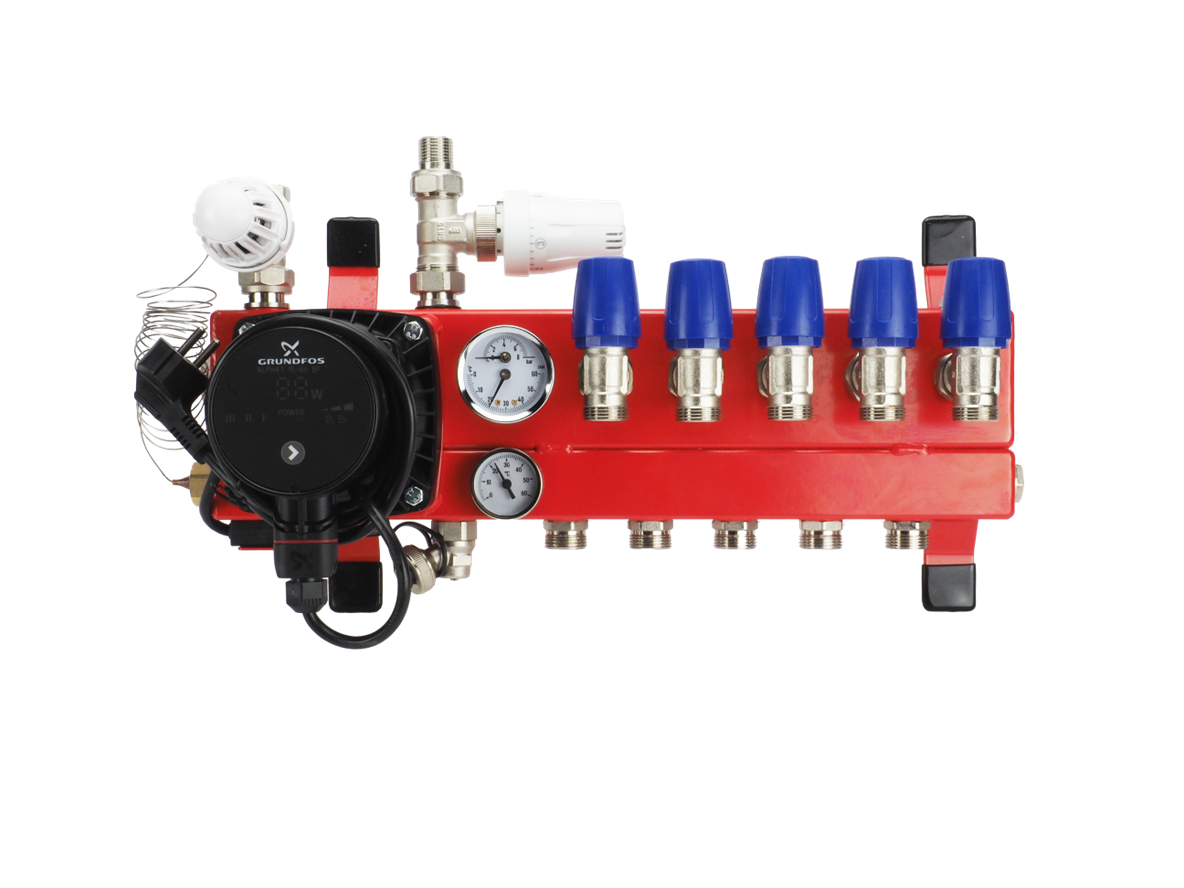

Beschikbare 9-groeps stadswarmte-verdeler

• primaire aansluiting 3/4"
• groepsaansluitingen 3/4" euroconus
• voorzien van thermostaatknop met capilaire voeler
• maximaalbeveiliging geïntergreerd in het aansluitsnoer van de pomp
• geïntegreerde thermostatische groepsafsluiters
  (waarop actuators geplaatst kunnen worden)
• inregelbare flowmeters, terugslagklep en een temperatuur-retourbegrenzer
  (RTL-kraan in de retour)

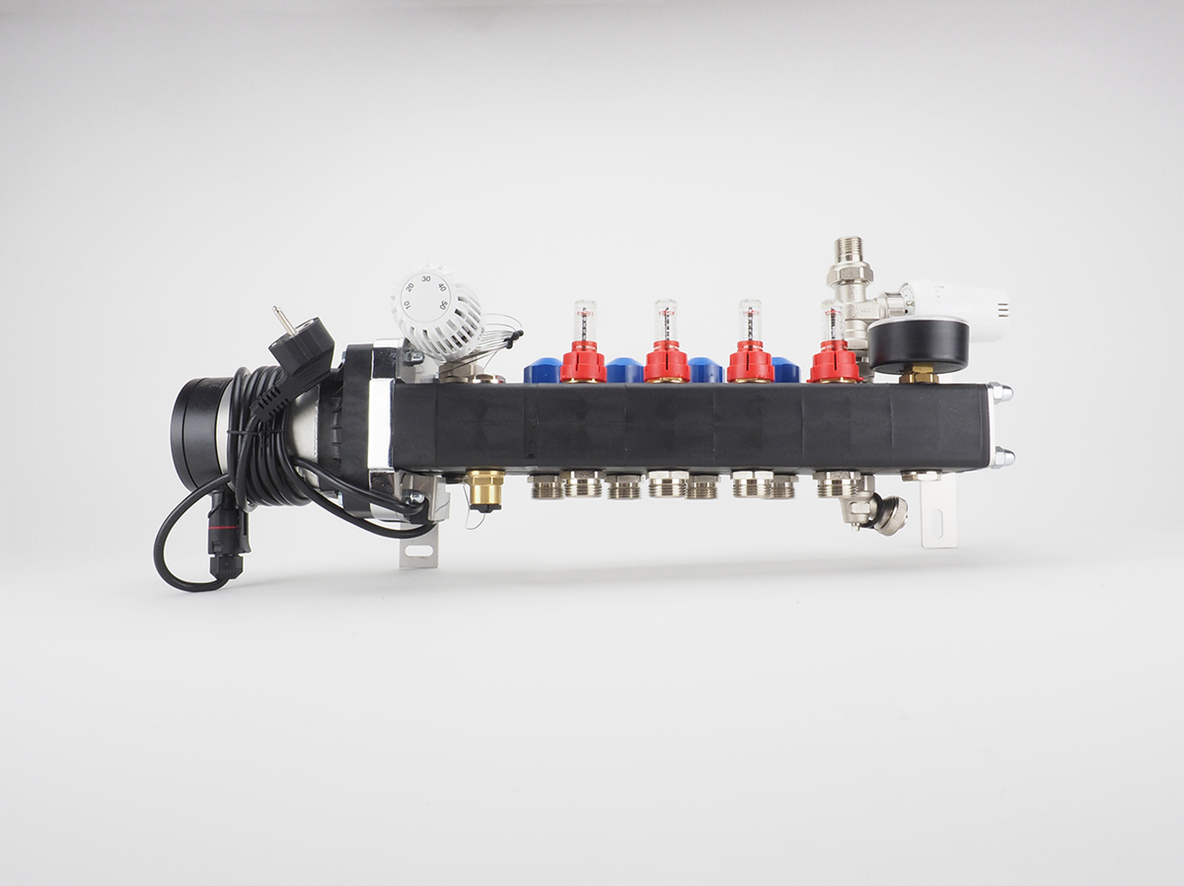

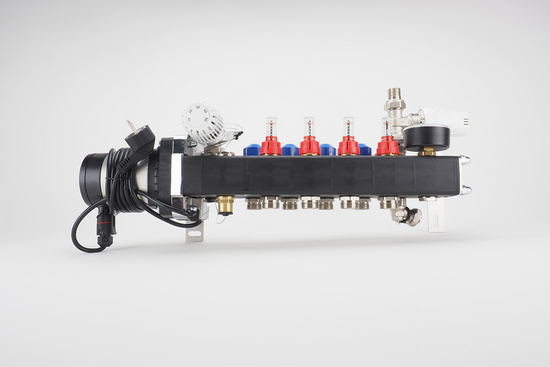

Professional Kunststof Stadswarmte-Verdeler
	gemaakt van door glasvezel versterkte polyamide zeer stille energiezuinige Grundfos ALPHA1 pomp handmatige ontluchting
	Lengte (mm) Hoogte (mm) Diepte (mm)	835 180 180

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Terugslagklep

5.    RTL-ventiel

6.    Vloerverwarmingsgroepen
