Vloerverwarmingsregelaar

Name: Vloerverwarmingsregelaar HCE20-vloerverwarmingsregelaar
Brand: Honeywell Home
SKU: HCE20
Price: 275 EUR
Availability: SoldOut

HCE20-vloerverwarmingsregelaar

€ 350,00 € 275,00 incl. BTW

Momenteel niet leverbaar

Stuurt de 230VAC NC-actuators aan
Regelt tot maximaal 6 zones
OpenTherm of AAN/UIT-ketelaansturing

Met de HCE20-regelaar biedt Honeywell een innovatief bedraad regelsysteem voor individuele zoneregeling voor ruimtes die worden verwarmd met vloerverwarming. Door middel van 2-draads thermostaten maakt de HCE20 het mogelijk de verwarming individueel te regelen.

Honeywell vloerverwarmingsregelaars zijn speciaal ontworpen om de temperatuur van vloerverwarmingssystemen via de "normaal gesloten" actuators te regelen. Elke regelaar kan 6 zones aansturen met maximaal 4 servomoteren per zone.

vloerverwarmingsregelaar

Uit te breiden tot maximaal 18 zones met 3 HCE20-regelaars
Maximaal 4 actuators per zone
Geschikt voor aansturing van via OpenTherm modulerende CV-toestellen
Geschikt voor aansturing van 24V, 2-draads AAN/UIT-regelingen

Artikelnummer: HCE20
EAN-code: 8714724990487

Specificaties Honeywell vloerverwarmingsregelaar

6 regelbare temperatuurzones
Per zone zijn maximaal 4 thermische motoren aan te sluiten
Spanningloos open of spanningloos gesloten thermische motoren te gebruiken (230 VAC)
Geïntegreerd pomprelais
Ketelsturing

– modulerend met OpenTherm
– AAN/UIT-schakeling voor aansturing van 24V, 2-draads-regelingen

Zoneregelaar omschakelbaar op verwarmen/koelen
Snelle montage door schroefloze klemmen van de thermische motoren
Aanduiding van de bedrijfstoestand met LED's

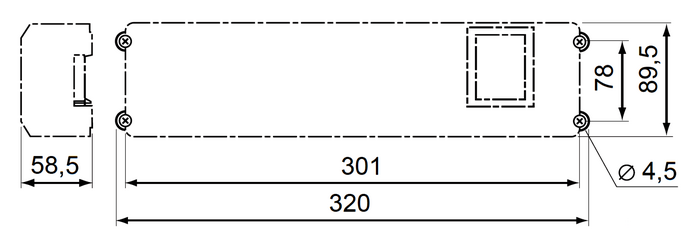

Afmetingen

HCE20 afmetingen

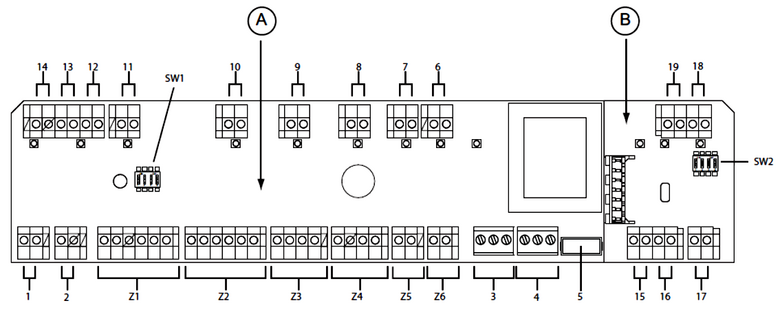

Aansluitschema

HCE20 aansluitingen

A. Hoofdprint (aansluitingen HCE20-module)		B. Optionele koelprint (HCS20-koelmodule)

1. =	OpenTherm uitgang	15. =	Klep verwarmen
2. =	AAN/UIT-warmtevraag	16. =	Klep koelen
3. =	Aansluiting circulatiepomp	17. =	Koelvraag
4. =	Netspanning	18. =	Extern condensatiebeveiliging
5. =	Zekering	19. =	Extern signaal koelen/verwarmen
6. =	Zone-thermostaat zone 6
7. =	Zone-thermostaat zone 5
8. =	Zone-thermostaat zone 4
9. =	Zone-thermostaat zone 3
10. =	Zone-thermostaat zone 2
11. =	Zone-thermostaat zone 1
12. =	Buitentemperatuuropnemer
13. =	Aanvoerwatertemperatuuropnemer
14. =	Link-uitgang

Z1 ~ Z6 = Thermische motoren voor de 6 zones (maximaal 4 per zone)

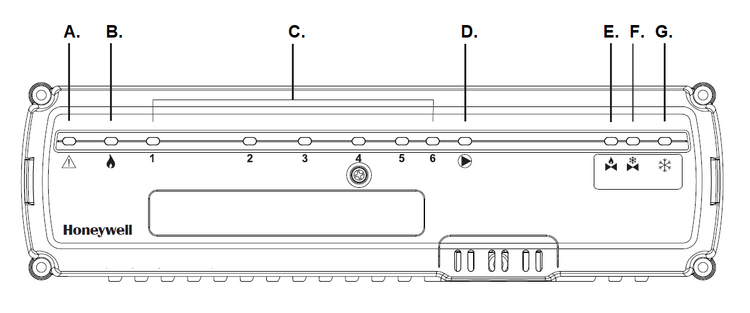

HCE-symbolen

A. =	Voeding AAN/UIT	E. =	Klep verwarmen open/dicht*
B. =	Warmtevraag / ketel AAN/UIT	F. =	Klep koelen open/dicht*
C. =	1 ~ 6 zone-aanduiding	G. =	Koelvraag*
D. =	Pomp AAN/UIT
			^{* alleen van toepassing als de optionele HCS20-koelmodule is aangebracht}
