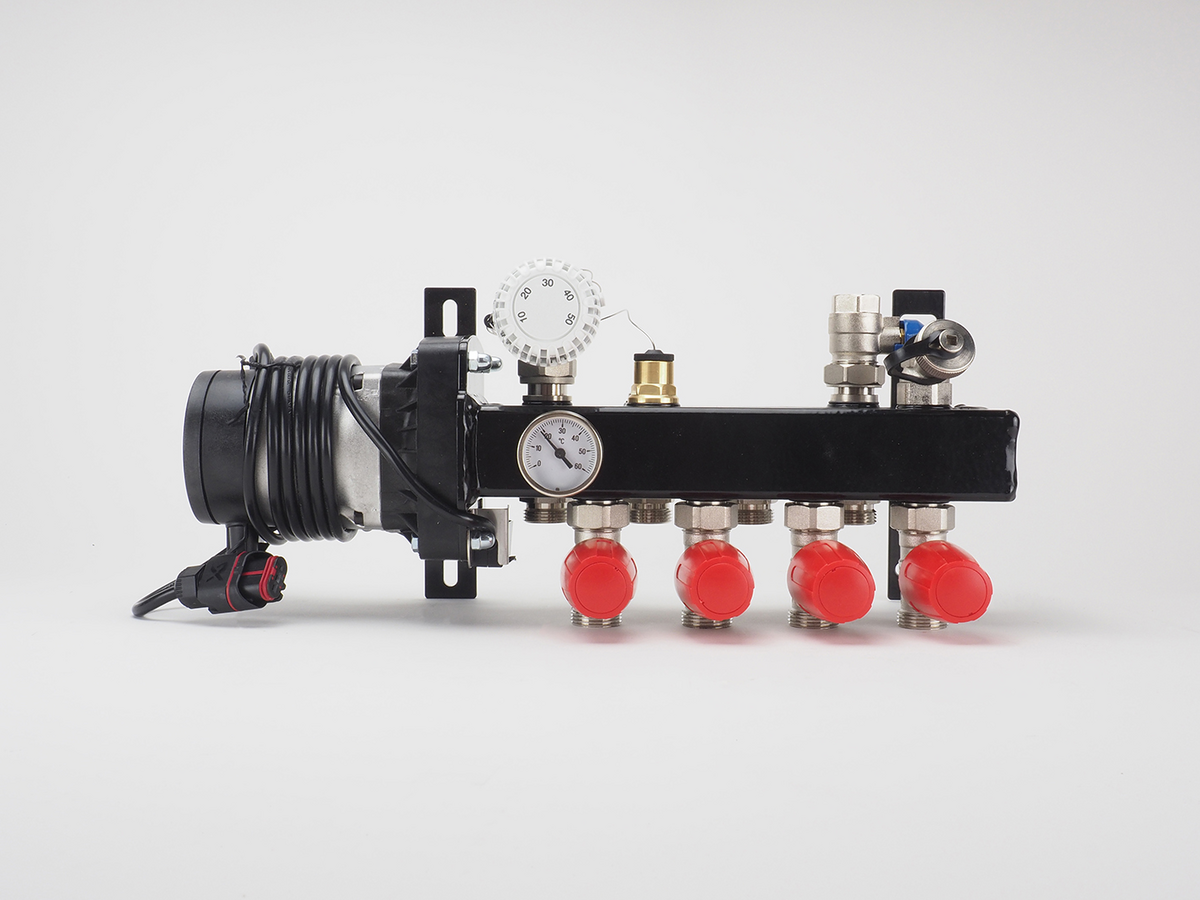

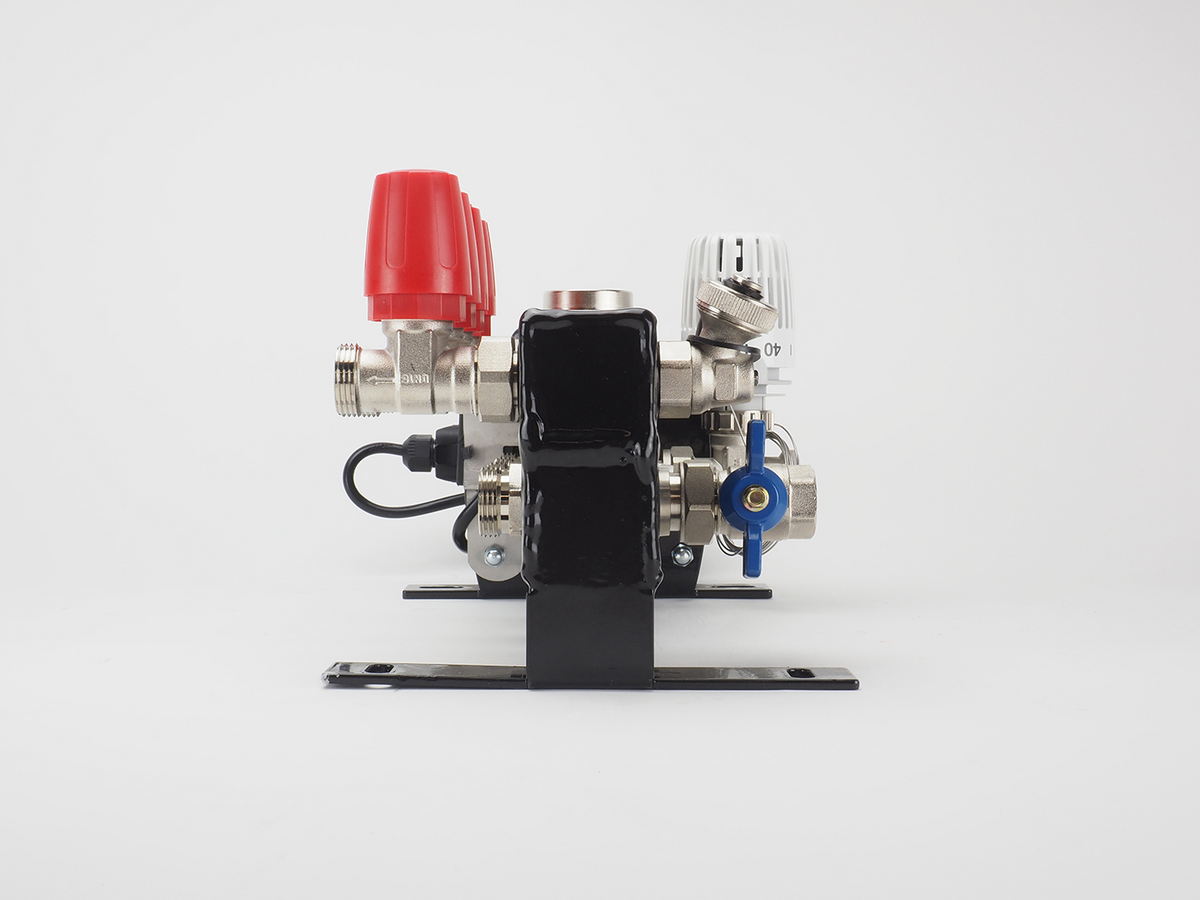

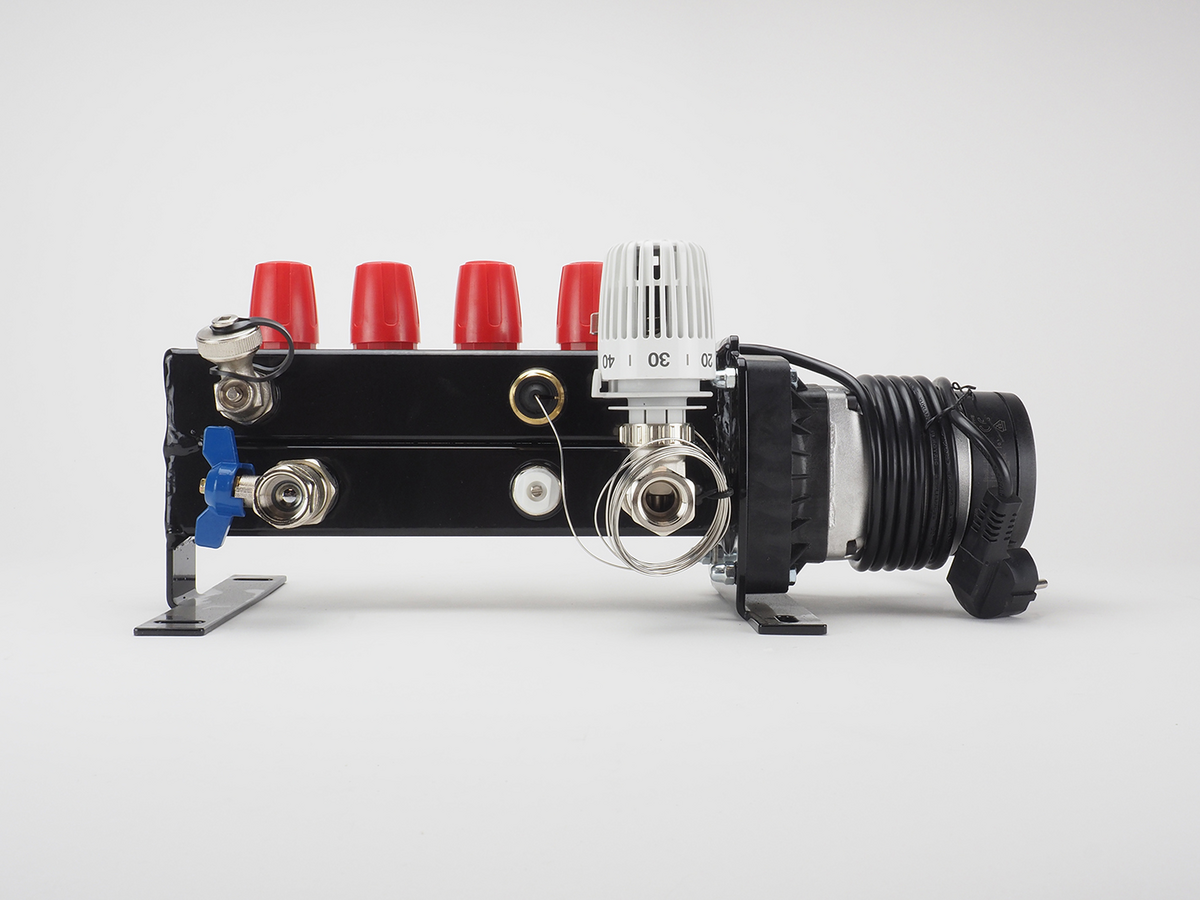

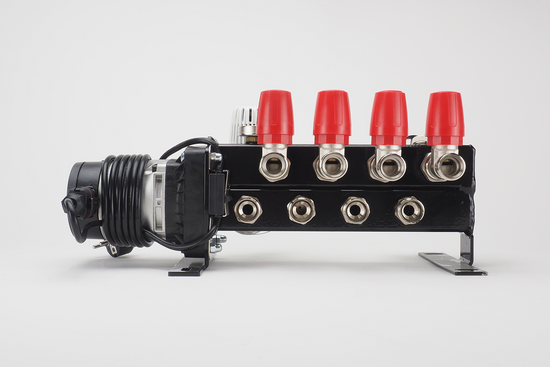

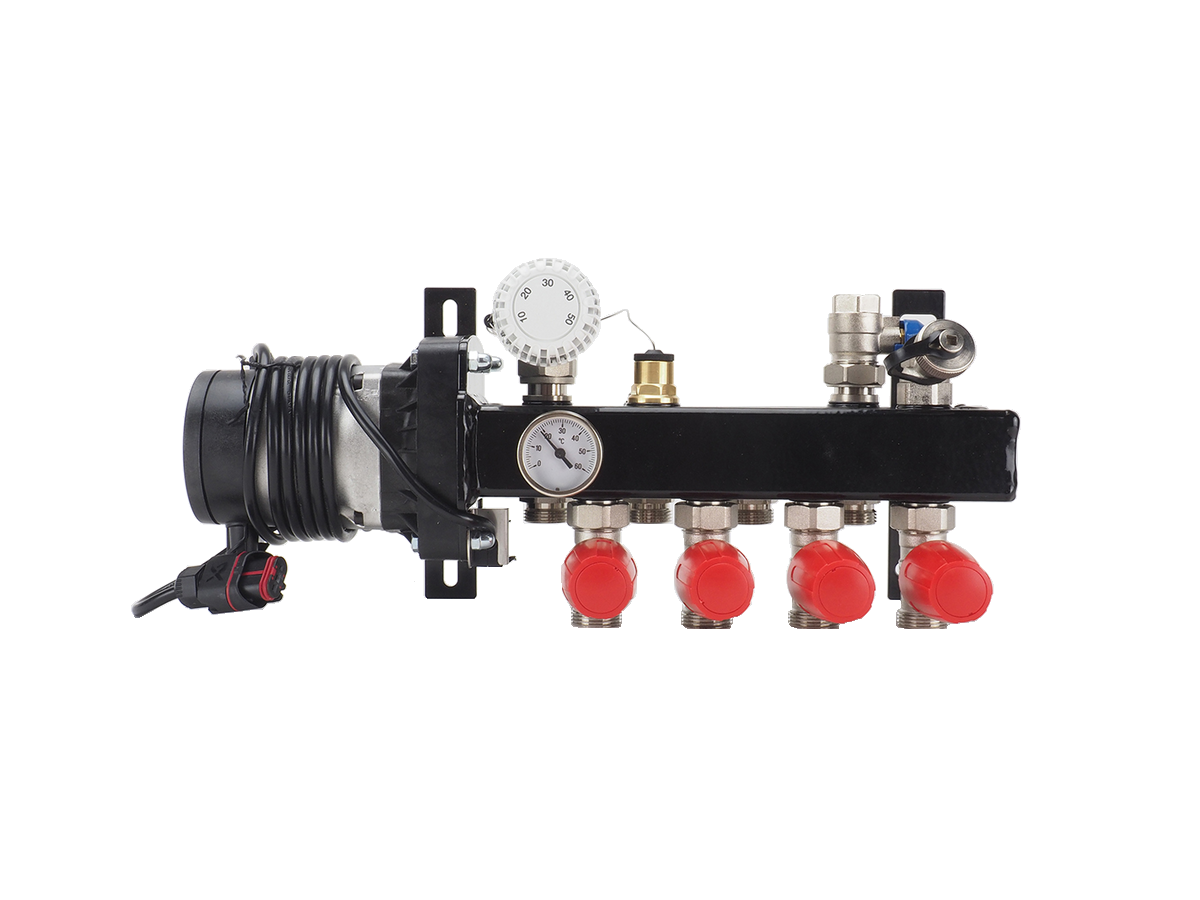

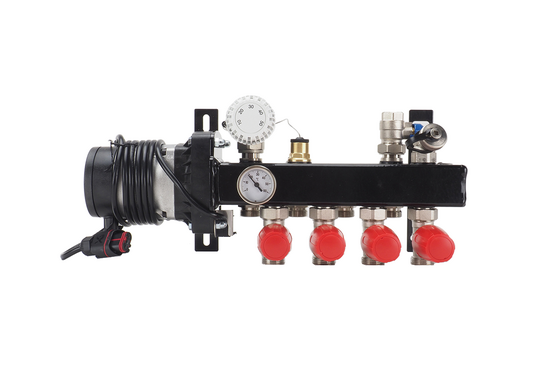

Standaard Stalen Verdeler

• Geschikte warmtebron

• Compacte regelunit, gemaakt van 3mm dik staal
• Uitgerust met energiezuinige Grundfos-pomp (hydraulisch neutraal)
• Verkrijgbaar van 1 tot 15 groepen
• Mengverdeler voor hoogtemperatuursystemen met een aanvoertemperatuur vanaf 65°C

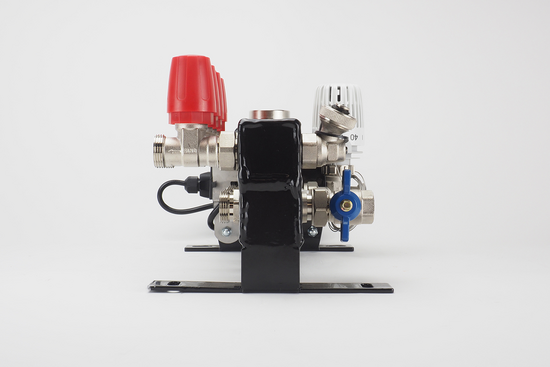

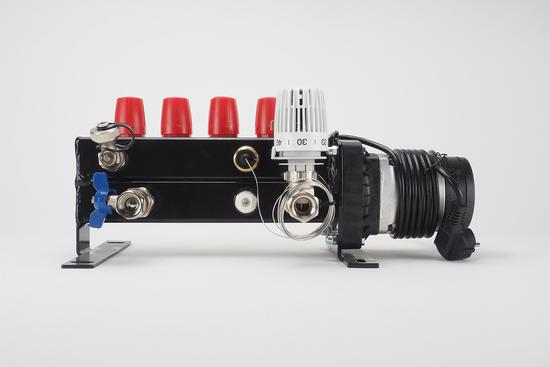

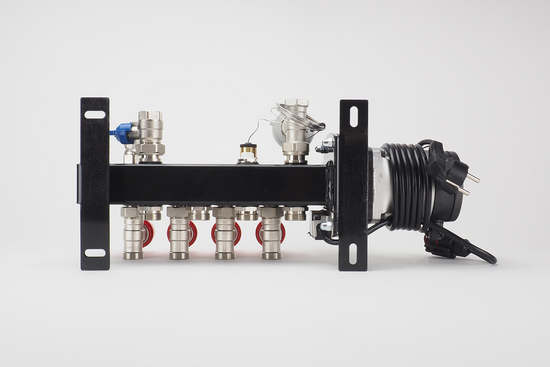

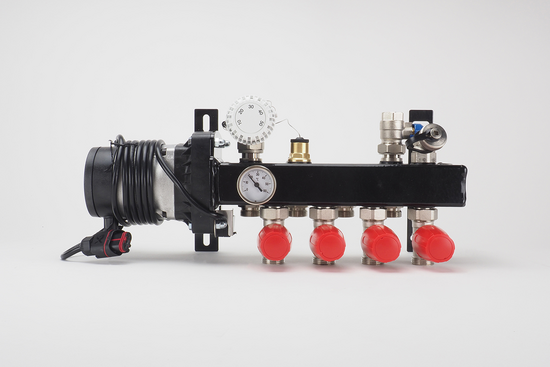

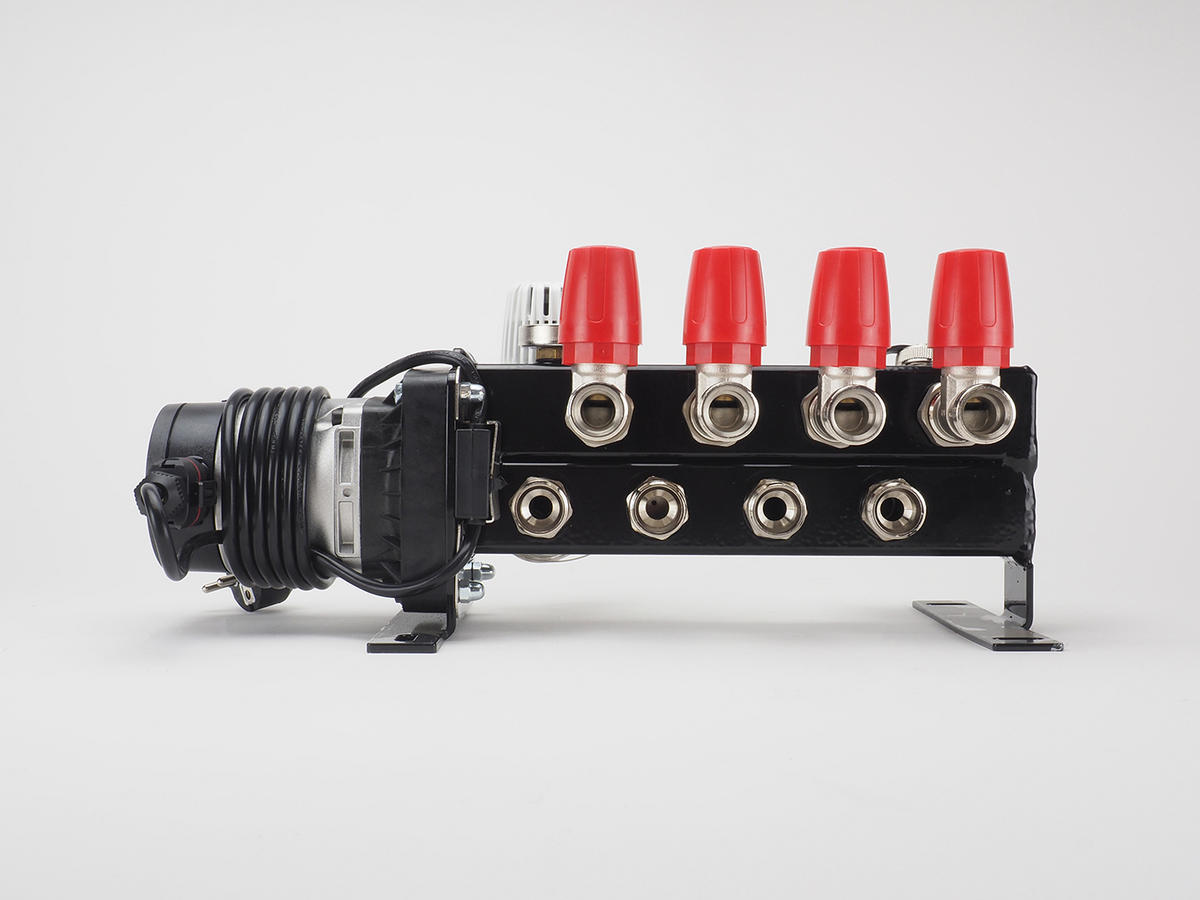

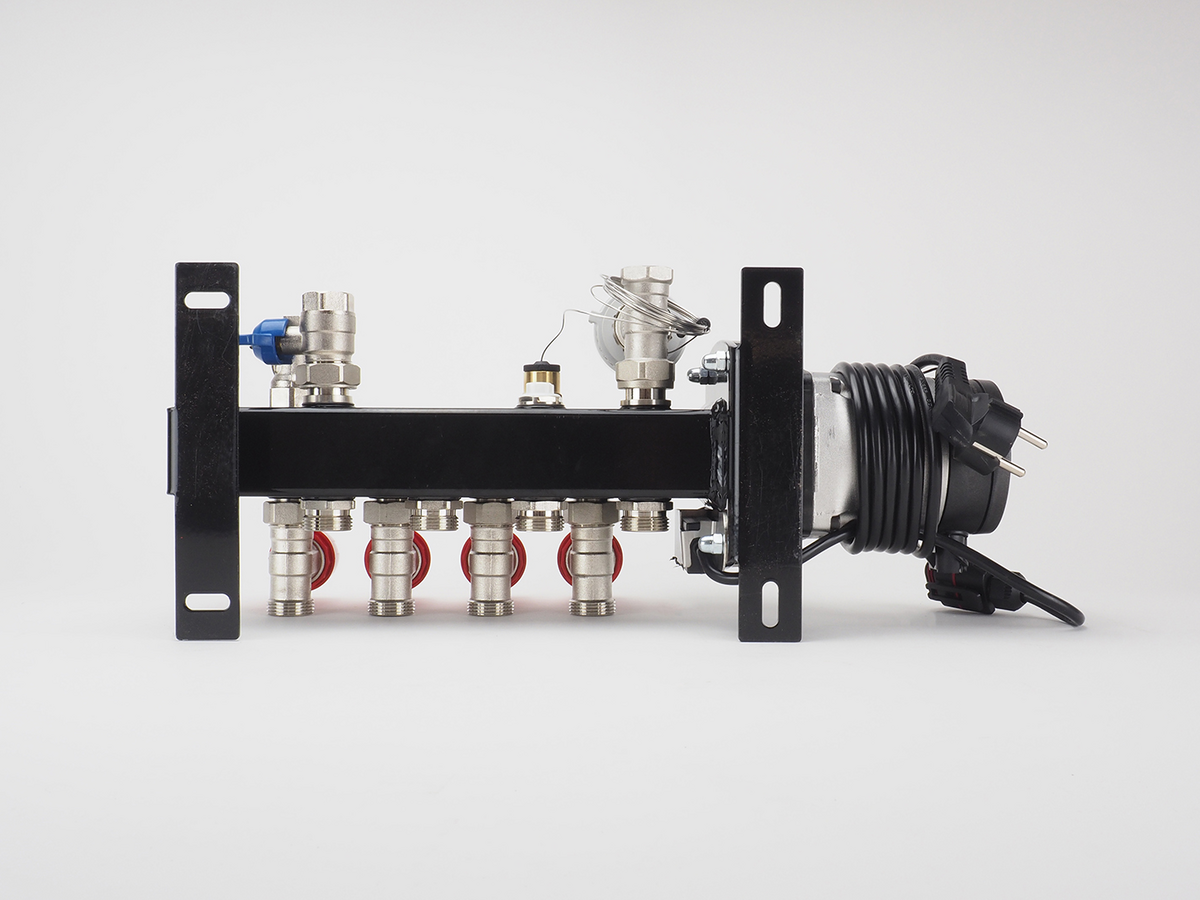

De standaard stalen verdeler bestaat uit een voorgemonteerde stalen constructie met circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters. Een van de voordelen van dit type verdeler is de minimale ruimte die nodig is en tevens is hij makkelijk te installeren.

Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

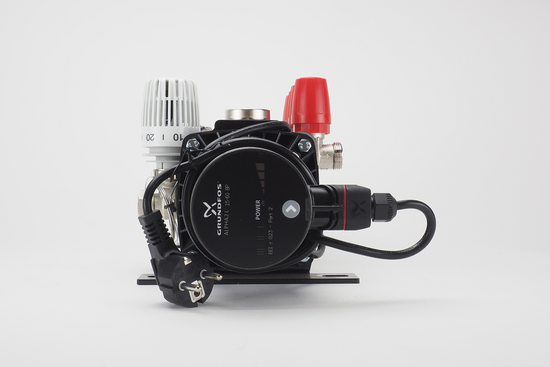

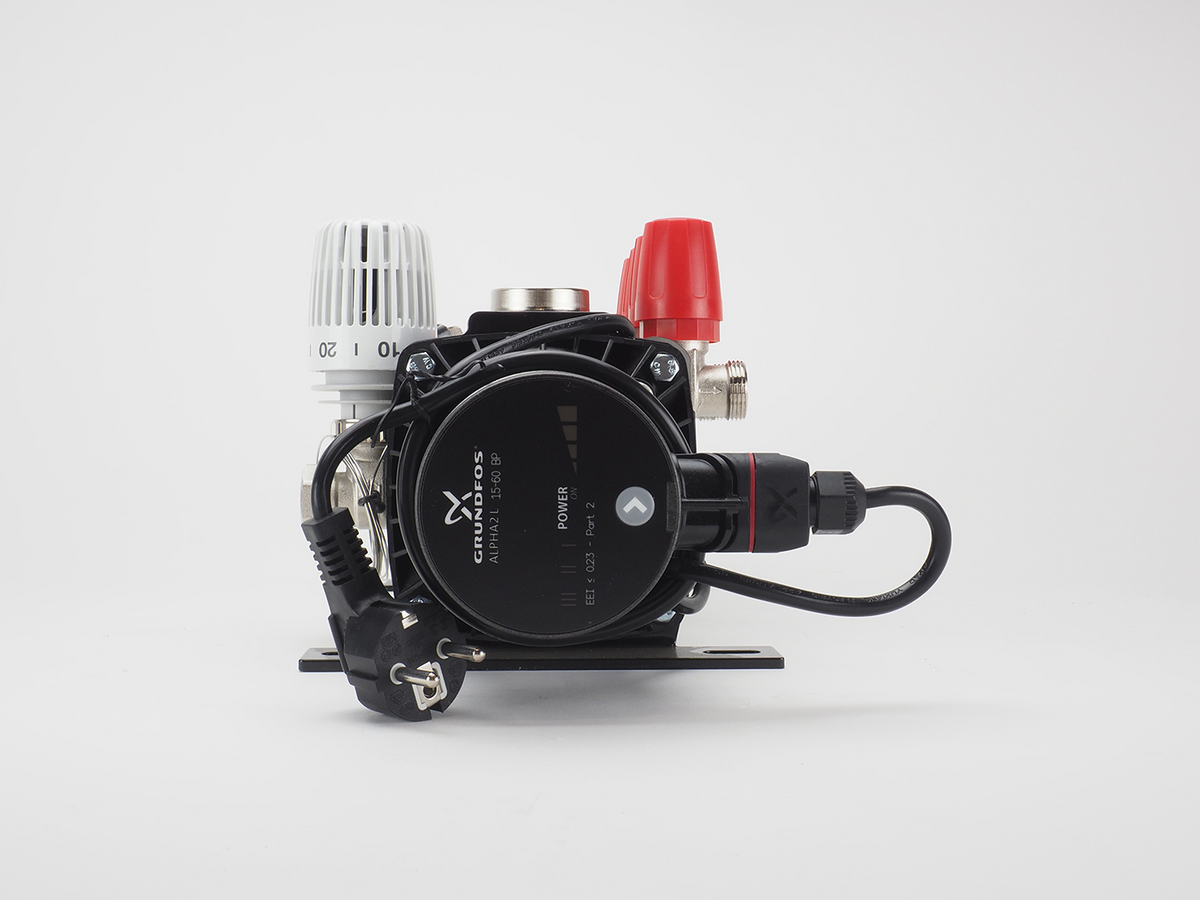

De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA2 L pomp.
Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem.

Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.

Artikelnummer: 92071
EAN-code: 8717185498097

Specificaties U-Tube Systems Standaard Verdeler

Sterke stalen vloerverwarming verdeler met circulatiepomp inbegrepen;

• gemaakt van 3mm dik koker materiaal met een sterke zwarte (RAL 9011) poedercoating
• uitgerust met zeer stille energiezuinige Grundfos ALPHA2 L pomp
• geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
• voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging
• primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
• groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.    Verwarmingsgroepen

5.    Afsluiter

Afmetingen Standaard Stalen Verdeler

Aansluitingen*

^{*) Let op ; recente modellen kunnen kleine afwijkingen hebben}

Handleiding Standaard Stalen Verdeler
