MAGNUM Cable, 10 W

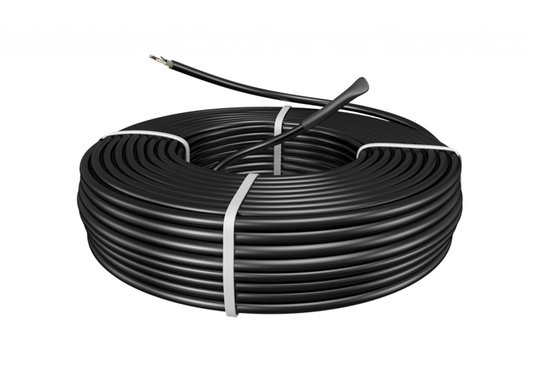

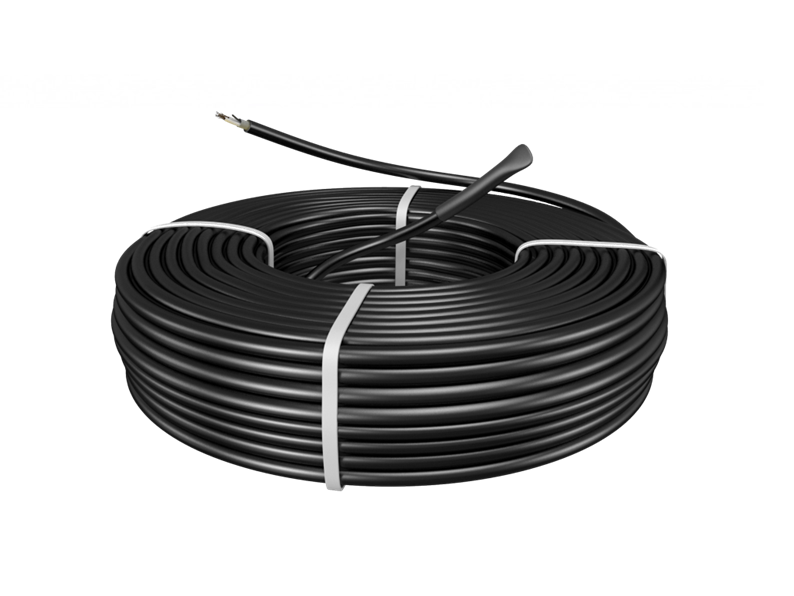

1 x Verwarmingskabel, verkrijgbaar in diverse afmetingen

Benodigde kabel en kabelafstand berekenen

Ga bij het bepalen van de lengte van de kabel altijd uit van het vermogen dat u uit de vloer wilt halen. In het geval van bijverwarming in verblijfsruimtes is dit in de meeste gevallen ongeveer 100 Watt per vierkante meter, maar bij zeer goed geïsoleerde gebouwen zou een lager vermogen voldoende kunnen zijn.

Om vervolgens de juiste kabelafstand te berekenen deelt u het aantal vierkante meters te verwarmen vloeroppervlak door het totale vermogen van de kabel en de uitkomst hiervan vermenigvuldigt u met 10. De eerste twee cijfers achter de komma geven de aan te houden kabelafstand aan in centimeters.

Rekenvoorbeelden

1000 Watt kabel voor 10 m²

( 10 : 1000 ) x 10 = 0,100

De lussen van de kabel worden in dit geval 10 cm van elkaar gelegd en het systeem zal een vermogen hebben van 100 W/m².

1000 Watt kabel voor 15 m²

( 15 : 1000 ) x 17 = 0,150

De lussen van de kabel worden in dit geval 15 cm van elkaar gelegd en het systeem zal een vermogen hebben van 67 W/m².

Extra Informatie

Er kunnen meerdere MAGNUM verwarmingskabels op één thermostaat worden geïnstalleerd, maar deze dienen in dit geval parallel te worden aangesloten.

Wanneer het totale vermogen van het systeem hoger is dan 3.500 Watt dan adviseren wij meerdere elektragroepen te gebruiken en deze onderling te verbinden door middel van een schakelrelais.

Verkrijgbare afmetingen

De MAGNUM Cable heeft een vermogen van 10 W per strekkende meter en is verkrijgbaar van 100 t/m 1.900 Watt (afhankelijk van de lusafstand komt dit neer op oppervlaktes van 1 m² t/m 30 m²).

Garantie MAGNUM elektrische vloerverwarmingskabel

U heeft een levenslange garantie op de elektrotechnische werking van de verwarmingskabel wanneer deze volgens de installatievoorschriften verwerkt is.

Artikelnummer: 121007
EAN-code: 8718531992610

Technische details MAGNUM elektrische verwarmingskabel

Deze 2-conductor vloerverwarmingskabel heeft een dikte van 7 mm en is beschikbaar van 100 tot en met 1.900 Watt. De verbinding tussen de verwarmings-draden en koude draden bestaat uit een unieke onzichtbare verbinding. Verder is de kabel over de gehele lengte geïsoleerd en uit één stuk gefabriceerd, inclusief de verwarmingsdraad en de koude draad.

EMC-vrije, twee-aderige kabel met 2,5 meter drie-aderige voedingskabel.

Installatiemogelijkheden met MAGNUM Cable

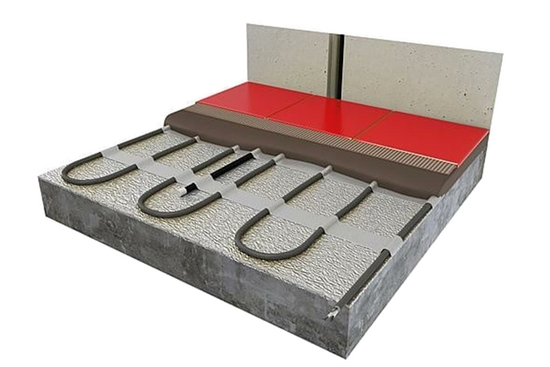

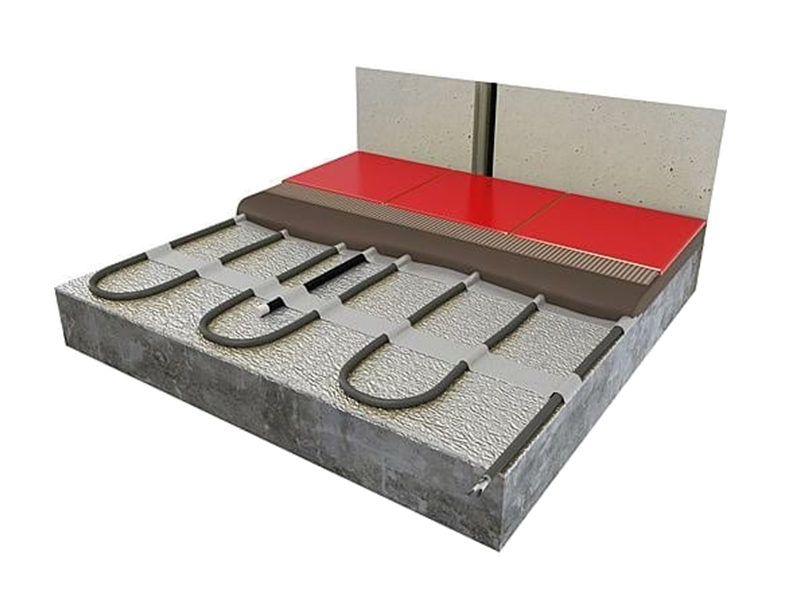

• op MAGNUM Isorol bevestigen met tape

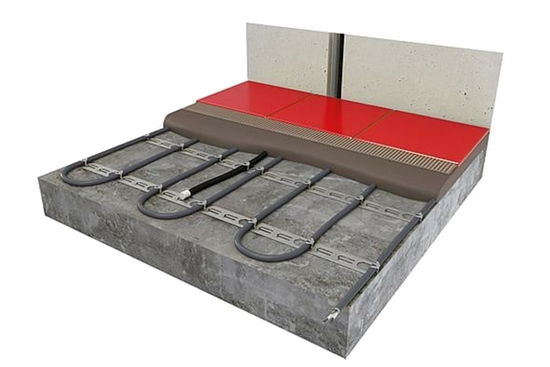

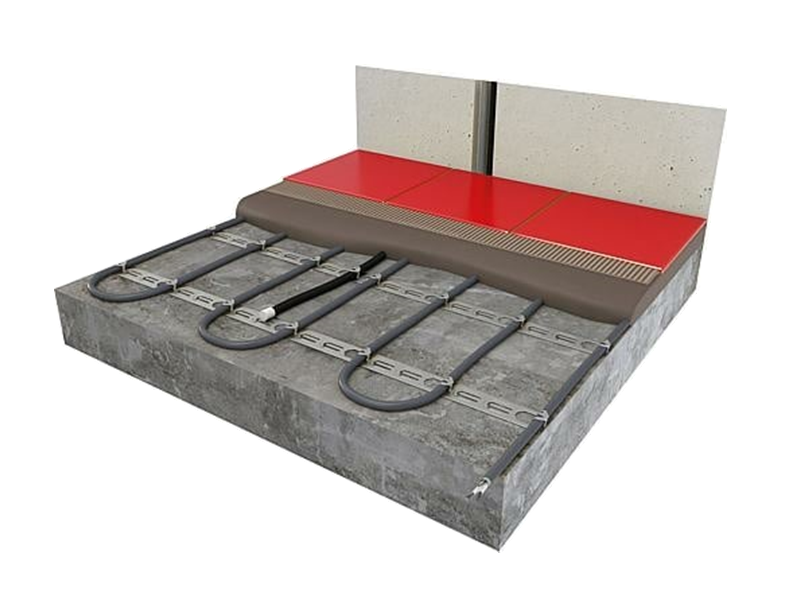

• bevestigen met MAGNUM Spacerstrips

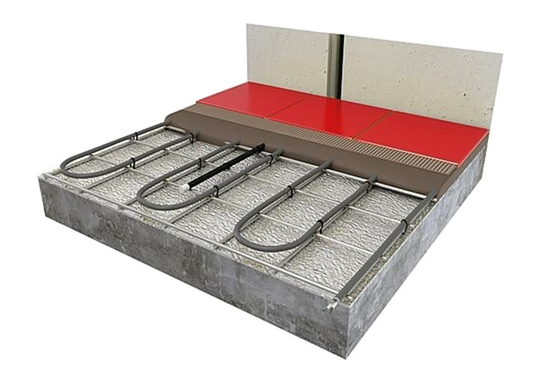

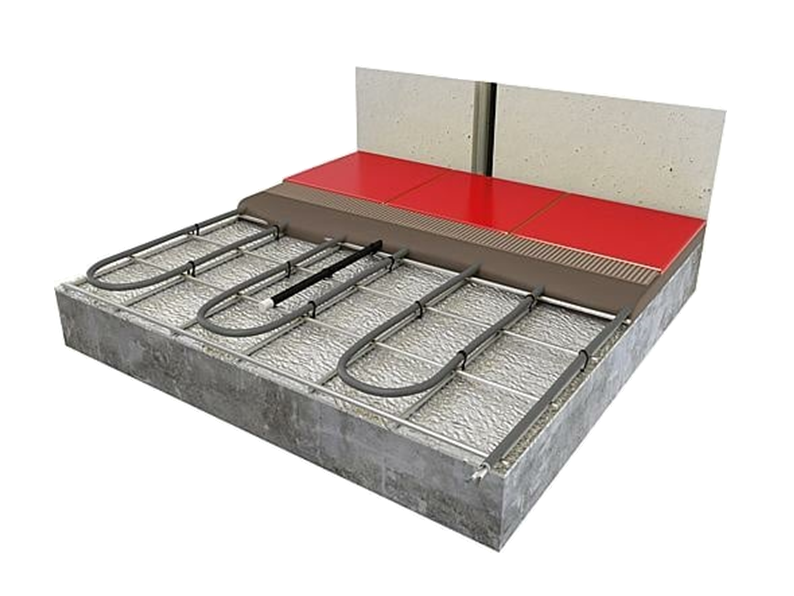

• op gegalvaniseerde krimpnetten met behulp van ty-raps
• op zwaluwstaartplaten met tape
